Nouveau Filtre hélicoïdal VHF (45 MHz - 1800 MHz) : Série 7H5 Agrandir l'image

Filtre hélicoïdal VHF (45 MHz - 1800 MHz) : Série 7H5 | Temwell Corporation

La série 7H5 regroupe des filtres hélicoïdaux VHF à montage broches (Pin) destinés aux chaînes RF entre 68 et 145 MHz.

Plus de détails

Description

La série 7H5 regroupe des filtres hélicoïdaux VHF à montage broches (Pin) destinés aux chaînes RF entre 68 et 145 MHz. Chaque modèle est accordé sur une sous-bande précise avec une bande passante à −3 dB de 4 à 23 MHz, une impédance 50 Ω en entrée/sortie et une tenue en puissance typique 1 à 5 W. Leur construction compacte (H 12,5 mm, 38 × 7,6 mm) facilite l’intégration dans des équipements radio exigus tout en garantissant une bonne réjection hors bande.

Avantages :

  • Couverture VHF étendue : versions optimisées pour 68–75, 76–85, 96–107, 108–125 et 126–145 MHz.
  • Choix de bandes passantes : 4, 6, 10, 14, 15, 17, 20, 23 MHz selon le modèle pour ajuster sélectivité/pertes.
  • Pertes d’insertion maîtrisées : typiquement 2 à 7 dB suivant la largeur de bande.
  • Réjection élevée : exemples mesurés jusqu’à ~66–77 dB à Fo−(30–50)MHz et ~33–68 dB à Fo+(30–50)MHz (selon réference).

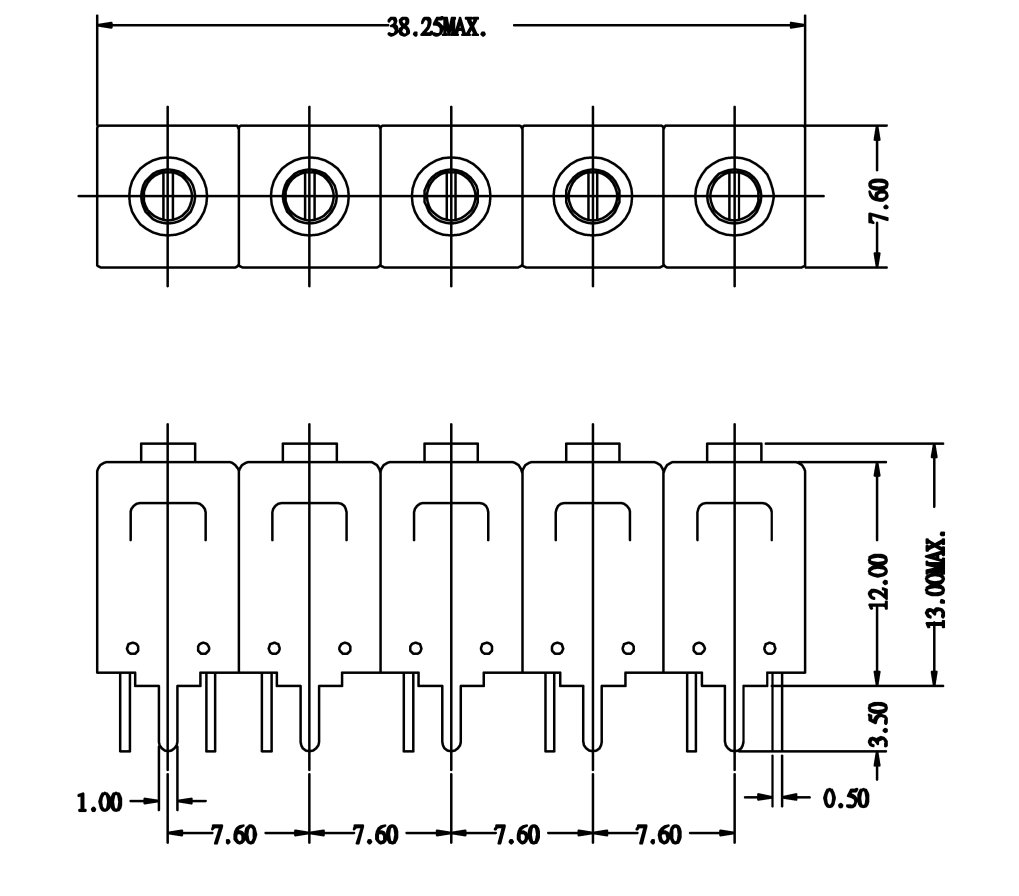

  • Format standardisé et robuste : H 12,5 mm, empreinte 38 × 7,6 mm, montage Pin.

Caractéristiques principales :

  • Gamme de fréquences centrales (Fo) : 68–145 MHz selon modèle.
  • Bande passante à −3 dB : 4 à 23 MHz.
  • IL (Insertion Loss) : ~2 à 7 dB.
  • Impédance : 50 Ω (In/Out).
  • Puissance admissible : ~1 à 5 W.
  • Boîtier : hauteur 12,5 mm ; taille 38 × 7,6 mm ; type Pin.
  • Domaine RF : VHF.

Applications typiques :

  • Émetteurs/récepteurs VHF (professionnels, sécurité, transport).
  • Pré-sélection et filtrage d’étages RF (front-end), suppression d’images et d’harmoniques.
  • Infrastructures IoT/télémesure en VHF et liaisons spécialisées.
  • Intégration dans des équipements compacts (drones, balises, radios embarquées).

Pourquoi choisir cette série :

  • Granularité de références : de nombreuses variantes pour adapter finement Fo et la bande passante à votre cahier des charges.
  • Excellent compromis sélectivité/pertes : réjections élevées tout en maintenant une IL contenue.
  • Intégration simplifiée : boîtier bas-profil 12,5 mm et format 38 × 7,6 mm adaptés aux cartes denses.
  • Compatibilité 50 Ω : adaptation aisée dans les architectures VHF 1–5 W sans réseaux complexes.

Tableau comparatif des modèles – Série 7H5 (68 MHz – 145 MHz)
ModèlePlage de fréquence (MHz)Bande passante (-3dB)Perte d’insertion (dB)@Fo–( )M/dB@Fo+( )M/dBImpédancePuissanceTypeTaille (mm)Bande RF
TV6591B-74M 68 – 75 10 MHz 4 dB (50)69 (50)68 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 VHF
TV65389B-74.5M 68 – 75 20 MHz 3 dB (50)66 (50)63 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 VHF
TV70190B-81.3M 76 – 85 4 MHz 7 dB (10)63 (10)53 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 VHF
TV70371B-77M 76 – 85 17 MHz 3 dB (50)67 (50)67 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 VHF
TV70280A1-107M 96 – 107 6 MHz 4 dB (30)76 (30)69 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 VHF
TV70178B-100M 96 – 107 15 MHz 2.5 dB (20)55 (20)35 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 VHF
TV6588E-98M 96 – 107 20 MHz 2 dB (30)75 (30)40 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 VHF
TV70641A1-113.5M 108 – 125 14 MHz 3 dB (40)70 (40)55 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 VHF
TV65217C-118M 108 – 125 23 MHz 2 dB (30)58 (30)33 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 VHF
TV70159A-128M 126 – 145 20 MHz 2.5 dB (30)77 (30)55 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 VHF

Tableau comparatif des modèles – Série 7H5 (146 MHz – 310 MHz)
ModèlePlage de fréquence (MHz)Bande passante (-3dB)Perte d’insertion (dB)@Fo–( )M/dB@Fo+( )M/dBImpédancePuissanceTypeTaille (mm)Bande RF
TV6533B-146M 146 – 165 5 MHz 6 dB (10)53 (10)38 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 VHF
TV6534B-146M 146 – 165 10 MHz 4 dB (10)21 (10)17 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 VHF
TV6503B-154M 146 – 165 10 MHz 4 dB (30)80 (30)60 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 VHF
TV6535B-146M 146 – 165 20 MHz 3 dB (50)67 (50)61 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 VHF
TV65213B-161M 146 – 165 26 MHz 2 dB (50)70 (50)40 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 VHF
TV65206B-160M 146 – 165 30 MHz 2 dB (50)70 (50)35 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 VHF
TV70444B-149M 146 – 165 33 MHz 2.5 dB (30)40 (30)25 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 VHF
TV6599B-157M 146 – 165 34 MHz 2 dB (30)31 (30)20 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 VHF
TV6505B-191M 166 – 195 10 MHz 4 dB (10)30 (10)20 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 VHF
TV6504B-172M 166 – 195 10 MHz 4 dB (10)28 (10)20 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 VHF
TV70183B1-180M 166 – 195 20 MHz 3 dB (50)75 (50)75 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 VHF
TV6592B-191.5M 166 – 195 40 MHz 2 dB (50)58 (50)32 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 VHF
TV7029B1-200M 196 – 220 5 MHz 6 dB (10)45 (10)35 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 VHF
TV65351F-215M 196 – 220 12 MHz 3.5 dB (34)71 (34)58 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 VHF
TV6536B-223.5M 221 – 245 10 MHz 4.5 dB (10)22 (10)17 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 VHF
TV6537A-223.5M 221 – 245 20 MHz 3 dB (10)30 (10)20 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 VHF
TV6538A-223.5M 221 – 245 50 MHz 2.5 dB (40)33 (40)19 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 VHF
TV65207B-240M 221 – 245 53 MHz 2 dB (50)45 (50)21 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 VHF
TV6589A-247.5M 246 – 275 18 MHz 3 dB (20)29 (20)21 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV65390B-273.3M 246 – 275 25 MHz 2.5 dB (36)54 (36)36 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 VHF
TV70296B-250M 246 – 275 50 MHz 2 dB (100)78 (100)45 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 VHF
TV70188B1-280M 276 – 310 17 MHz 4.5 dB (50)73 (50)56 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 VHF
TV70697B-293M 276 – 310 20 MHz 3 dB (50)67 (50)56 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 VHF
TV65223B-288M 276 – 310 80 MHz 2 dB (100)70 (100)34 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 VHF

Tableau comparatif des modèles – Série 7H5 (311 MHz – 640 MHz)
ModèlePlage de fréquence (MHz)Bande passante (-3dB)Perte d’insertion (dB)@Fo–( )M/dB@Fo+( )M/dBImpédancePuissanceTypeTaille (mm)Bande RF
TV65334B-325M 311 – 355 10 MHz 5 dB (20)55 (20)38 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV70437E-341.4M 311 – 355 20 MHz 4 dB (50)70 (50)60 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV7080B-350M 311 – 355 36 MHz 2.5 dB (50)53 (50)36 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV7020A-341.4M 311 – 355 40 MHz 2.5 dB (50)54 (50)35 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV65208B-325M 311 – 355 50 MHz 2.5 dB (50)37 (50)22 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV70869B-350M 311 – 355 88 MHz 2 dB (100)56 (100)29 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV65361B-313M 311 – 355 95 MHz 2 dB (220)80 (220)55 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV70461A-395M 356 – 400 4 MHz 9.5 dB (28)69 (28)73 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV70460A-392M 356 – 400 9 MHz 6 dB (50)70 (50)70 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV7099B-396M 356 – 400 19 MHz 4 dB (20)69 (20)49 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV65382B-384M 356 – 400 40 MHz 2.5 dB (50)58 (50)36 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV65360F-358M 356 – 400 92 MHz 2 dB (200)67 (200)52 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV65231E-450M 401 – 455 16 MHz 4 dB (30)58 (30)45 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV65347E-430M 401 – 455 20 MHz 4 dB (30)47 (30)38 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV70157B-440M 401 – 455 21 MHz 3.5 dB (30)47 (30)36 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV70256B-430M 401 – 455 43 MHz 2.5 dB (50)48 (50)29 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV70607B-435M 401 – 455 68 MHz 2 dB (100)65 (100)40 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV6595F-440M 401 – 455 110 MHz 2 dB (200)69 (200)39 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV70491B-476M 456 – 515 19 MHz 4 dB (50)70 (50)48 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV70649B-476.8M 456 – 515 40 MHz 2.5 dB (50)50 (50)35 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV7072F-470M 456 – 515 45 MHz 2 dB (50)48 (50)25 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV70497B-550M 516 – 555 69 MHz 2 dB (100)58 (100)40 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV65336F-575M 556 – 595 120 MHz 2 dB (150)59 (150)36 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV70844F-630M 596 – 640 18 MHz 4 dB (50)64 (50)62 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV70618F-625M 596 – 640 130 MHz 2 dB (150)51 (150)36 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF

Tableau comparatif des modèles – Série 7H5 (901 MHz – 1180 MHz)
ModèlePlage de fréquence (MHz)Bande passante (-3dB)Perte d’insertion (dB)@Fo–( )M/dB@Fo+( )M/dBImpédancePuissanceTypeTaille (mm)Bande RF
TV6539B-915M 901 – 930 10 MHz 7.5 dB (30)54 (30)50 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV70248A-915M 901 – 930 15 MHz 6 dB (50)62 (50)59 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV6540B-915M 901 – 930 20 MHz 5 dB (40)50 (40)40 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV70550F-915M 901 – 930 27 MHz 4.5 dB (50)51 (50)38 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV6541B-915M 901 – 930 50 MHz 3.5 dB (50)30 (50)23 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV70609A-927M 901 – 930 60 MHz 3 dB (150)56 (150)57 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV65447F-920M 901 – 930 80 MHz 3 dB (100)55 (100)30 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV6542B-915M 901 – 930 80 MHz 2.5 dB (100)54 (100)32 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV70861B-925M 901 – 930 120 MHz 3 dB (150)52 (150)29 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV70444A-940.5M 931 – 950 29 MHz 4.5 dB (52)30 (43)27 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV70445A-942.5M 931 – 950 33 MHz 4.5 dB (50)33 (45)26 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV70265A-940.5M 931 – 950 35 MHz 4 dB (50)48 (50)35 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV6560A-942.5M 931 – 950 35 MHz 3.5 dB (50)45 (50)35 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV70265A-947M 931 – 950 40 MHz 3.5 dB (50)44 (50)30 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV65210B-935M 931 – 950 50 MHz 3.5 dB (50)33 (50)22 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV70868B-933M 931 – 950 120 MHz 3 dB (150)54 (150)31 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV70342A-960M 951 – 975 60 MHz 3 dB (100)62 (100)40 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV65400A-978M 976 – 1000 15 MHz 6 dB (50)56 (50)61 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV65496B-1000M 976 – 1000 20 MHz 5 dB (100)59 (100)52 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV65432A-1000M 976 – 1000 50 MHz 3.5 dB (100)56 (100)49 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV70522A-1000M 976 – 1000 82 MHz 3 dB (100)53 (100)31 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV65338F-980M 976 – 1000 120 MHz 2.5 dB (120)53 (150)46 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV70471A1-1015M 1001 – 1100 25 MHz 4.5 dB (50)51 (50)41 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV70268A-1060M 1001 – 1100 40 MHz 4.5 dB (50)40 (50)31 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV70288D-1015M 1001 – 1100 56 MHz 3.5 dB (100)66 (100)40 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV70864B-1075M 1001 – 1100 120 MHz 2.5 dB (150)50 (150)35 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV65358A-1150M 1101 – 1180 15 MHz 6.5 dB (100)60 (100)50 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV65368A-1150M 1101 – 1180 21 MHz 5 dB (100)55 (100)48 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV70338A-1170M 1101 – 1180 35 MHz 5.5 dB (100)58 (100)52 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV70878A-1140M 1101 – 1180 50 MHz 4 dB (100)64 (100)46 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV65339F-1160M 1101 – 1180 120 MHz 3 dB (150)49 (150)44 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF

Tableau comparatif des modèles – Série 7H5 (1181 MHz – 1500 MHz)
ModèlePlage de fréquence (MHz)Bande passante (-3dB)Perte d’insertion (dB)@Fo–( )M/dB@Fo+( )M/dBImpédancePuissanceTypeTaille (mm)Bande RF
TV70637A-1236M 1181 – 1250 28 MHz 7 dB (36)35 (36)26 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV65365B-1200M 1181 – 1250 120 MHz 2.5 dB (150)52 (150)31 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV6543B-1282M 1251 – 1300 20 MHz 5.5 dB (100)57 (100)53 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV70426D-1260M 1251 – 1300 28 MHz 5 dB (50)52 (50)43 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV6544B-1282M 1251 – 1300 50 MHz 4 dB (100)58 (100)46 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV6545B-1282M 1251 – 1300 80 MHz 3 dB (200)70 (200)52 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV65362F-1300M 1251 – 1300 200 MHz 2 dB (300)62 (300)39 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV6567B-1429.5M 1301 – 1500 5 MHz 11 dB (50)61 (50)39 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV65497B-1500M 1301 – 1500 20 MHz 7 dB (100)53 (100)47 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV6570B-1474.5M 1301 – 1500 85 MHz 3.5 dB (100)47 (100)31 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV70684A-1405M 1301 – 1500 110 MHz 3 dB (150)52 (150)36 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
TV6513B-1450M 1301 – 1500 205 MHz 2 dB (200)30 (200)25 50 Ω 1 – 5 W Pin 38 × 7.6 × 12.5 UHF
