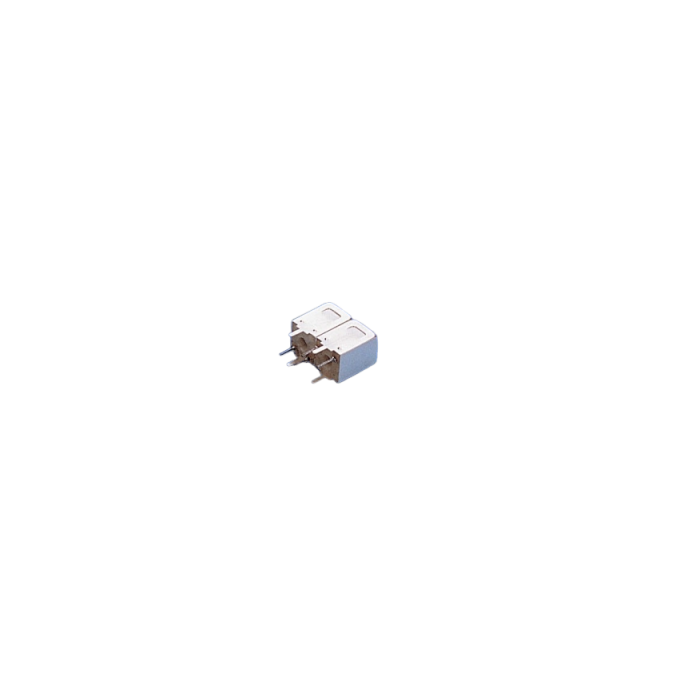

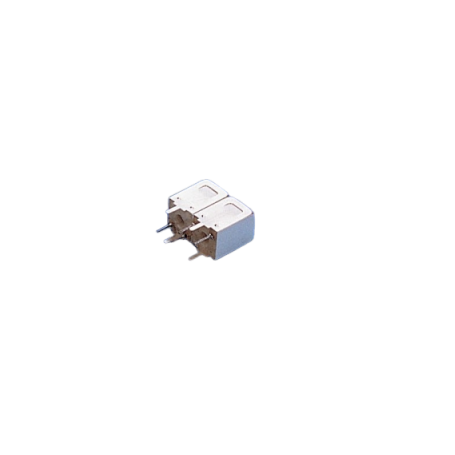

La série 7H2 de filtres hélicoïdaux 2 pôles cible la plage VHF 166–195 MHz avec un excellent compromis sélectivité / perte d’insertion / stabilité. Conçus pour une intégration directe sur carte en 50 Ω (boîtier Pin/THT), ces filtres simplifient la mise en œuvre des front-ends et équipements radio exigeants tout en garantissant une réponse reproductible.
Selon la référence, la bande passante s’étend de 2 à 53 MHz, avec une IL typique d’environ 2,0 à 3,5 dB et des rejets spécifiés à des offsets contractuels (@Fo ± ΔM) pour maîtriser la coexistence RF. La tenue en puissance atteint 1–5 W suivant le modèle, dans un encombrement commun d’environ 15,2 × 7,6 mm et 12,5 mm de hauteur, facilitant l’intégration mécanique sur l’ensemble de la gamme.
Avantages :
Stabilité élevée et faible sensibilité aux variations externes (mécaniques/thermiques).
Large choix de BW (2 à 53 MHz) pour ajuster finement la sélectivité.
Rejet spécifié à des offsets contractuels (@Fo ± ΔM) pour la coexistence RF.
Caractéristiques principales :
Technologie : filtre passe-bande hélicoïdal 2 pôles (7H2).
Fréquence centrale : 166–195 MHz.
Bande passante : 2 à 53 MHz selon la référence.
Perte d’insertion : typ. 2,0 à 3,5 dB suivant BW.
Impédance : 50 Ω — Puissance : 1–5 W.
Boîtier : Pin/THT, dimensions type 15,2 × 7,6 mm, 12,0 mm typ / 13,0 mm max de hauteur.
Dessin mécanique & encombrement (mm) – Série 7H2 (Pin/THT) :
Encombrement commun aux versions 7H2 en boîtier Pin/THT : largeur 15,20 mm (max) • profondeur 7,60 mm • hauteur 12,0 mm typ / 13,0 mm max • pas entre pins 7,60 mm (pin 1,00 mm, ép. 0,50 mm). Note : vérifier le dessin de la référence avant routage si suffixe mécanique différent.
Applications typiques :
Télécom VHF, PMR, liaisons radio industrielles.
Stations de base, infrastructures et équipements embarqués.
Front-ends RF VHF à contraintes d’encombrement.
Pourquoi choisir ce produit :
Architecture 7H2 optimisée pour la bande VHF 166–195 MHz (meilleur compromis sélectivité/IL/stabilité).
Latitude de conception : BW de 2 à 53 MHz, rejets @Fo±ΔM fournis pour maîtriser les canaux adjacents.
Intégration plug-and-play : 50 Ω, THT, encombrement standard commun à la série.
Robustesse : tenue typique 1–5 W pour front-ends et équipements VHF.
