Nouveau Filtre passe-bande hélicoïdal RF – 3 pôles / format compact, rejet +10 dB : Série 7S3 Agrandir l'image

Filtre passe-bande hélicoïdal RF – 3 pôles / format compact, rejet +10 dB : Série 7S3 | Temwell Corporation

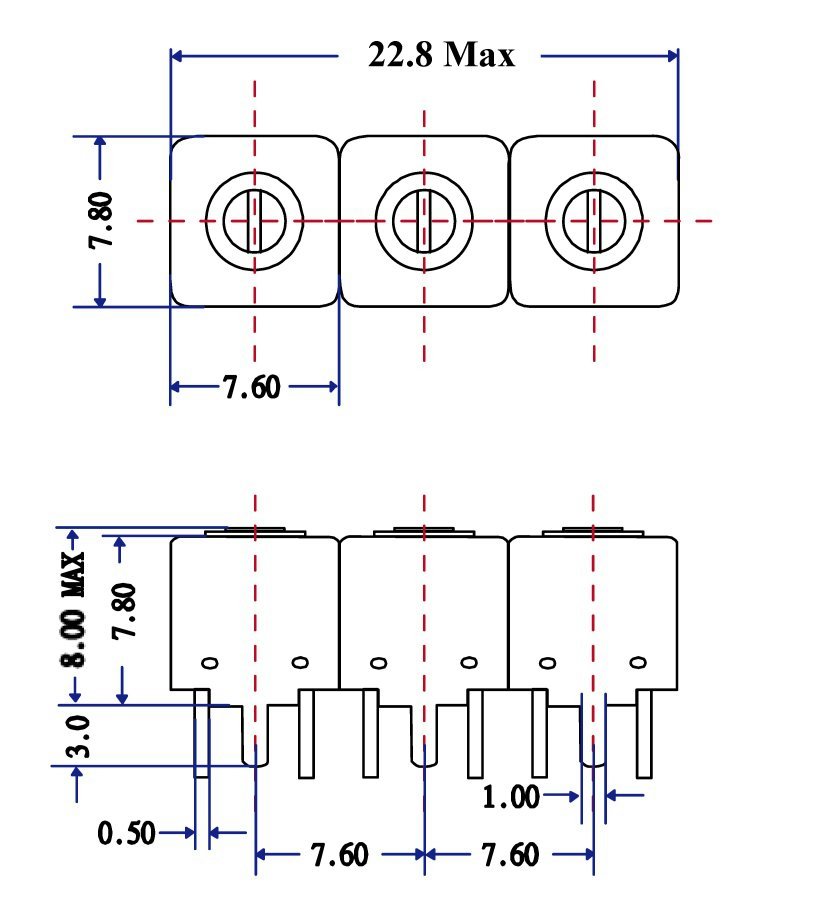

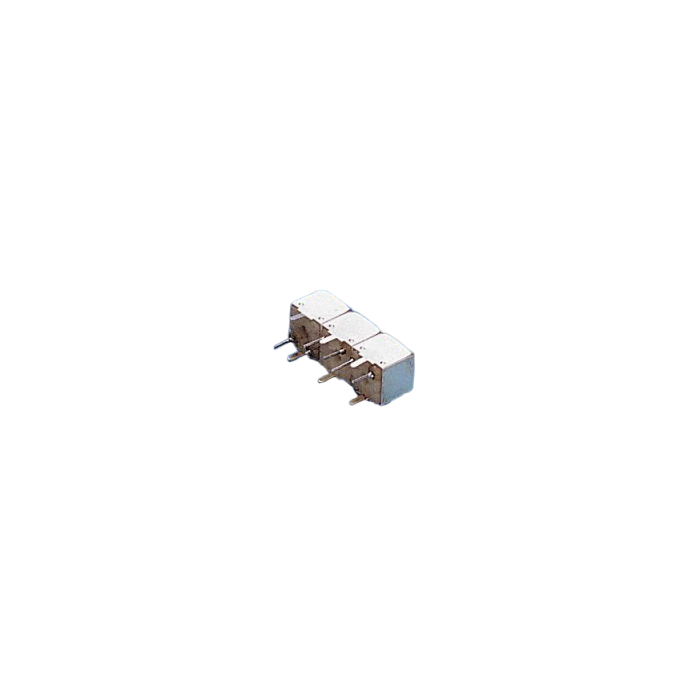

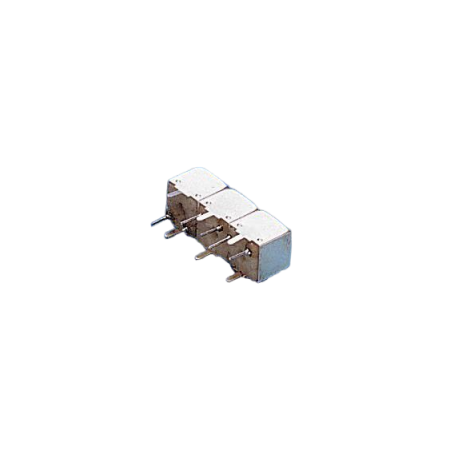

La série Temwell 7S3 est un filtre passe-bande hélicoïdal RF à 3 pôles conçu pour offrir un format réduit tout en atteignant des performances équivalentes à la série 7H.

Plus de détails

Description

La série Temwell 7S3 est un filtre passe-bande hélicoïdal RF à 3 pôles conçu pour offrir un format réduit tout en atteignant des performances équivalentes à la série 7H. En conservant les paramètres de conception de la 7S-2POLE, la 7S3 améliore le rejet d’environ +10 dB tout en maintenant la compacité, ce qui la rend idéale pour les architectures RF exigeant un excellent compromis taille/sélectivité.

Avantages :

  • Compacité : même philosophie « small size » que la 7S, plus petite que les formats standard.
  • Sélectivité accrue : topologie 3 pôles avec +10 dB de rejet vs 7S-2POLE.
  • Performances équivalentes 7H sur la bande utile, avec un encombrement réduit.
  • Impédance normalisée 50 Ω pour une intégration simple en chaîne RF.
  • Large latitude de design : bandes étroites à larges (2 à 120 MHz).

Caractéristiques principales :

  • Fréquence centrale (Fc) : 196 à 1500 MHz.
  • Bande passante (-3 dB) : 2 à 120 MHz (selon modèle).
  • Impédance : 50 Ω.
  • Atténuation hors bande (indicative) : 30 – 40 dB.
  • Topologie : filtre hélicoïdal passe-bande 3 pôles.
  • Format : « small size » pour équipements denses (low-SWaP).

Applications typiques :

  • Télécommunications : front-ends RF, répéteurs, liaisons point-à-point.
  • Satellite (bord & sol) et stations de base.
  • RADAR et aéronautique : pré-sélection, suppression d’images/co-canaux.
  • Communication minière : environnements sévères avec forte exigence de sélectivité.

Pourquoi choisir la série 7S3 :

La 7S3 reprend la compacité de la famille 7S et ajoute une marge de rejet supplémentaire par rapport à la 7S-2POLE, tout en conservant un niveau de performance comparable à 7H sur la bande utile. C’est le choix pertinent lorsque la place est limitée et que la sélectivité doit être renforcée sans surcoût mécanique.

Tableau comparatif des modèles – Série 7S3 (196 MHz – 310 MHz)
P/N Freq Range (MHz) -3dB BW IL (dB) @Fo-( )M/dB @Fo+( )M/dB Impedance Series Type Power Height Size-Height (mm) RF Range
TTS3001F-200M 196–220 6 MHz 8 (50)48 (50)49 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 VHF
TTS3002B-200M 196–220 12 MHz 5 (50)51 (50)60 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 VHF
TTS3003B-200M 196–220 15 MHz 4.5 (50)46 (50)44 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 VHF
TTS3005B-200M 196–220 17 MHz 5.5 (50)45 (50)39 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 VHF
TTS3004B-200M 196–220 19 MHz 5 (50)41 (50)37 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 VHF
TTS3006B-215M 196–220 19 MHz 3.5 (100)61 (100)55 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 VHF
TTS3011B-230M 221–245 10 MHz 6 (50)48 (50)55 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 VHF
TTS3012B-230M 221–245 14 MHz 5 (50)43 (50)52 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 VHF
TTS3014B-230M 221–245 19 MHz 4 (50)39 (50)32 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 VHF
TTS3013B-230M 221–245 23 MHz 4.5 (50)34 (50)33 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 VHF
TTS3021B-250M 246–275 10 MHz 6.5 (50)48 (50)65 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 VHF
TTS3024B-268M 246–275 11.5 MHz 5.5 (30)55 (30)65 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 VHF
TTS3027B-270.5M 246–275 11 MHz 6 (50)55 (50)75 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 VHF
TTS3025B-268M 246–275 14.5 MHz 4.5 (30)27 (30)28 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 VHF
TTS3022B-250M 246–275 15 MHz 5 (50)40 (50)44 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 VHF
TTS3023B-250M 246–275 19 MHz 4.5 (50)38 (50)40 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 VHF
TTS3032F-300M 276–310 7 MHz 6 (30)36 (30)28 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3033F-300M 276–310 15 MHz 5 (30)28 (30)19 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3034F-300M 276–310 17 MHz 7 (30)25 (30)20 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3035A-300M 276–310 30 MHz 2 (50)27 (50)24 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF

Tableau comparatif des modèles – Série 7S3 (311 MHz – 640 MHz)
P/N Freq Range (MHz) -3dB BW IL (dB) @Fo-( )M/dB @Fo+( )M/dB Impedance Series Type Power Height Size-Height (mm) RF Range
TTS3045B-341M 311–350 8 MHz 4.5 (20)27 (20)23 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3042F-314M 311–350 8 MHz 5.5 (30)36 (30)20 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3043F-314M 311–350 15 MHz 3.5 (30)28 (30)12 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3044B-338M 311–350 19 MHz 3.5 (30)19 (30)20 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3046F-314M 311–350 23 MHz 2.5 (50)31 (50)29 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3047A-314M 311–350 31 MHz 2.5 (50)28 (50)26 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3048B-315M 311–350 32 MHz 3.5 (100)49 (100)58 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3058B-400M 351–400 8 MHz 5.5 (50)38 (50)29 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3055B-375M 351–400 12 MHz 5 (50)43 (50)36 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3056F-375M 351–400 29 MHz 5.5 (100)40 (100)47 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3057F-375M 351–400 33 MHz 2.5 (100)41 (100)39 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3053A-360M 351–400 35 MHz 2.5 (50)23 (50)20 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3065B-440M 401–455 10 MHz 4 (50)43 (50)34 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3068B-420M 401–455 16 MHz 4.5 (50)41 (50)33 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3062B-434M 401–455 17 MHz 5.5 (50)37 (50)31 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3063F-434M 401–455 31 MHz 4 (50)21 (50)23 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3064F-434M 401–455 42 MHz 3 (100)35 (100)40 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3075B-460M 456–515 13 MHz 5 (50)34 (50)26 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3074B-485M 456–515 17 MHz 4.5 (30)19 (30)15 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3077C-510M 456–515 18 MHz 5 (50)29 (50)20 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3076B-470M 456–515 18 MHz 4.5 (50)33 (50)26 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3072C-485M 456–515 29 MHz 4 (100)52 (100)28 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3081B-535M 516–555 22 MHz 3.5 (50)29 (50)23 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3084B-530M 516–555 23 MHz 3.5 (50)36 (50)28 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3082C-535M 516–555 27 MHz 3.5 (50)24 (50)15 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3083C-535M 516–555 37 MHz 4 (50)20 (50)11 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3094D-580M 556–595 15 MHz 3.5 (50)45 (50)40 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3101A-614M 596–640 12 MHz 5 (70)52 (70)47 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3104D-614M 596–640 14 MHz 3.5 (50)39 (50)33 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3102B-614M 596–640 29 MHz 4 (70)44 (70)31 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF

Tableau comparatif des modèles – Série 7S3 (646 MHz – 900 MHz)
P/N Freq Range (MHz) -3dB BW IL (dB) @Fo-( )M/dB @Fo+( )M/dB Impedance Series Type Power Height Size-Height (mm) RF Range
TTS3114D-650M 646–660 18 MHz 4 (50)43 (50)33 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3123A-680M 661–700 14 MHz 4.5 (50)43 (50)35 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3124A-680M 661–700 17 MHz 4 (50)36 (50)24 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3131A-725M 701–750 55 MHz 2 (100)33 (100)21 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3141A-780M 751–800 15 MHz 3.5 (50)39 (50)29 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3142D-761.5M 751–800 18 MHz 3.5 (100)39 (100)30 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3143D-777.5M 751–800 20 MHz 3.5 (50)30 (50)22 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3144A-800M 751–800 21 MHz 3.5 (50)35 (50)29 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3145D-800M 751–800 40 MHz 2.5 (100)36 (100)27 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3146A-800M 751–800 40 MHz 2.5 (100)41 (100)30 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3147A-775M 751–800 49 MHz 2 (100)34 (100)21 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3155A-820M 801–830 16 MHz 5 (50)42 (50)36 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3154A-815M 801–830 22 MHz 4 (50)36 (50)27 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3151A-815M 801–830 56 MHz 2.5 (100)29 (100)19 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3164A-850M 831–860 22 MHz 5 (50)36 (50)27 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3161A-836.5M 831–860 30 MHz 4.5 (50)38 (50)31 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3162A-845M 831–860 62 MHz 2 (100)35 (100)24 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3174A-870M 861–880 18 MHz 5.5 (100)37 (100)28 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3171A-870M 861–880 53 MHz 2 (100)27 (100)18 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3184A-890M 881–900 17 MHz 5.5 (50)36 (50)28 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3181A-890M 881–900 59 MHz 2 (100)29 (100)19 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF

Tableau comparatif des modèles – Série 7S3 (901 MHz – 1180 MHz)
P/N Freq Range (MHz) -3dB BW IL (dB) @Fo-( )M/dB @Fo+( )M/dB Impedance Series Type Power Height Size-Height (mm) RF Range
TTS3191A-915M 901–930 66 MHz 2 (100)31 (100)20 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3204A-940M 931–950 23 MHz 4.5 (50)32 (50)24 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3201A-940M 931–950 49 MHz 4 (100)28 (100)19 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3211A-960M 951–975 11 MHz 6 (100)50 (100)47 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3212A-958M 951–975 16 MHz 4.5 (100)60 (100)54 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3215A-960M 951–975 17 MHz 5 (100)52 (100)46 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3213A-962M 951–975 60 MHz 3.5 (100)28 (100)19 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3222A-997M 976–1000 15 MHz 5.5 (100)52 (100)57 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3221A-987M 976–1000 56 MHz 2.5 (100)33 (100)21 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3231A-1010M 1001–1050 19 MHz 4.5 (50)31 (50)25 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3232A-1025M 1001–1050 64 MHz 3.5 (150)54 (150)30 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3233A-1025M 1001–1050 65 MHz 3.5 (100)30 (100)20 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3242A-1075M 1051–1100 61 MHz 3.5 (100)28 (100)18 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3241A-1075M 1051–1100 64 MHz 4.5 (150)37 (150)23 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3261A-1170M 1101–1180 21 MHz 4.5 (100)48 (100)43 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3243A-1125M 1101–1180 60 MHz 3 (100)28 (100)18 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3251A-1130M 1101–1180 72 MHz 3 (150)37 (150)26 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3244A-1175M 1101–1180 75 MHz 3.5 (100)26 (100)17 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF

Tableau comparatif des modèles – Série 7S3 (1181 MHz – 1500 MHz)
P/N Freq Range (MHz) -3dB BW IL (dB) @Fo-( )M/dB @Fo+( )M/dB Impedance Series Type Power Height Size-Height (mm) RF Range
TTS3272A-1220M 1181–1250 30 MHz 4 (30)6 (30)4 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3245A-1225M 1181–1250 56 MHz 3.5 (100)27 (100)17 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3273A-1250M 1181–1250 68 MHz 4.5 (150)35 (150)22 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3275A-1270M 1251–1300 20 MHz 4.5 (100)47 (100)38 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3281A-1300M 1251–1300 26 MHz 4.5 (100)47 (100)41 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3282A-1300M 1251–1300 27 MHz 4 (100)42 (100)35 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3274A-1270M 1251–1300 32 MHz 3.5 (100)40 (100)32 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3271A-1270M 1251–1300 75 MHz 4.5 (150)40 (150)33 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3246A-1275M 1251–1300 76 MHz 3 (100)24 (100)15 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3283A-1310M 1301–1350 78 MHz 3.5 (150)33 (150)23 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3293A-1362.5M 1351–1400 20 MHz 6.5 (100)37 (100)30 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3291A-1400M 1351–1400 23 MHz 5 (100)45 (100)39 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3294A-1370M 1351–1400 70 MHz 3.5 (150)35 (150)24 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3316A-1472M 1451–1500 23 MHz 5.5 (100)41 (100)30 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
TTS3315A-1472M 1451–1500 60 MHz 4.5 (150)34 (150)23 50 Ω 7S3 Pin 1–5 W 7.7 22.8 × 7.6 UHF
