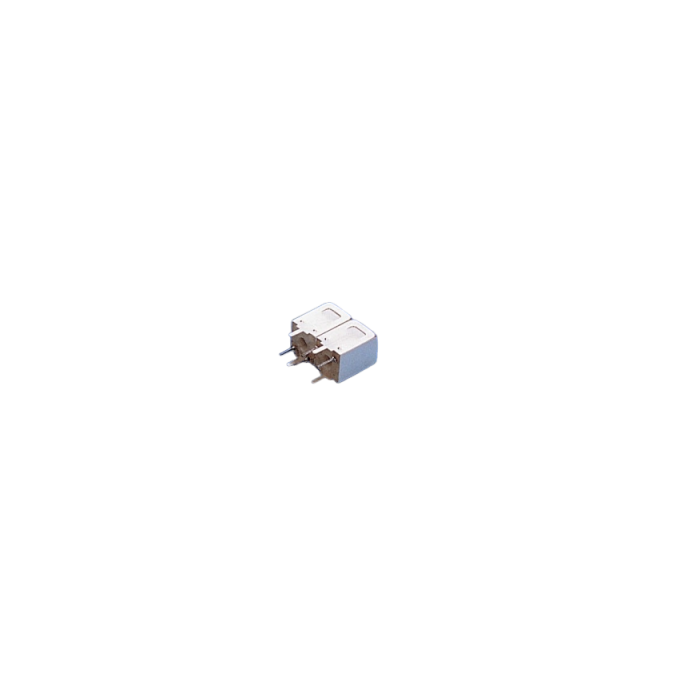

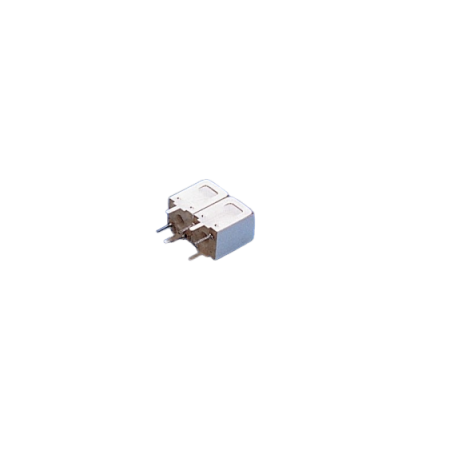

Filtre passe-bande hélicoïdal RF – UHF, 1–5 W : Série K2-7HW | Temwell Corporation

La série K2-7HW regroupe des filtres passe-bande hélicoïdaux RF à broches (Pin) optimisés pour la bande UHF, avec une impédance de 50 Ω et une tenue de 1 à 5 W. Les modèles présentés couvrent des fréquences centrales typiques entre 319 MHz et 640 MHz, avec des largeurs de bande –3 dB de 8 MHz à 30 MHz (et variantes intermédiaires 10/11/13/15/20/21 MHz), pour une insertion (IL) généralement comprise entre 2 et 5 dB. Les gabarits d’atténuation sont fournis à des offsets normalisés (par ex. ±30/50/90/150 MHz) pour un rejet typique jusqu’à ~40 dB.

Avantages :

• Intégration simple : boîtier compact 15,2 × 7,6 mm, 12,5 mm de hauteur, brochage direct (Pin).
• Adaptation standard 50 Ω en entrée/sortie, idéale pour chaînes RF UHF.
• Large palette de BW (8 à 30 MHz et variantes) pour accorder sélectivité vs pertes.
• Rejet hors bande spécifié à ±30/50/90/150 MHz, jusqu’à ~40 dB selon modèles.
• Plage de puissance 1–5 W pour équipements radio et émetteurs UHF compacts.

Caractéristiques principales :

• Plage UHF couverte (exemples) : Fc 319, 332, 337, 360, 370, 380, 390, 400, 405, 410, 415, 420, 435, 440, 450, 453, 460, 462, 475, 480, 490, 500, 505, 520, 525, 600, 640 MHz.
• BW (–3 dB) : 8 / 10 / 11 / 13 / 15 / 20 / 21 / 30 MHz selon référence.
• Insertion Loss (IL) : env. 2 à 5 dB selon BW et Fc.
• Rejet typique : ~20 à ~40 dB à des offsets normalisés (±30/50/90/150 MHz selon modèle).
• Impédance : 50 Ω In/Out.
• Boîtier : 15,2 × 7,6 mm, Height 12,5 mm, Type Pin.
• Puissance admissible : 1 à 5 W.
• Série : K2-7HW.

Applications typiques :

• Radiocommunications UHF (PMR/TETRA/interop) : pré-sélection, nettoyage spectral TX/RX.
• Stations de base / répéteurs : contrôle des canaux adjacents et des harmoniques.
• Télémesure / télémétrie industrielle et liaisons data UHF.
• Intégration OEM dans modules RF compacts (émetteurs/récepteurs).

Pourquoi choisir la série Temwell K2-7HW :

La K2-7HW offre un compromis maîtrisé compacité / pertes / rejet pour les architectures UHF exigeant des filtres passe-bande hélicoïdaux robustes, reproductibles et faciles à intégrer. La diversité des BW disponibles permet d’optimiser finement la sélectivité, tandis que l’interface 50 Ω simplifie l’adaptation système.
