Filtre passe-bande hélicoïdal RF – 4 pôles / haut rejet 40–50 dB : Série 5R4 | Temwell Corporation

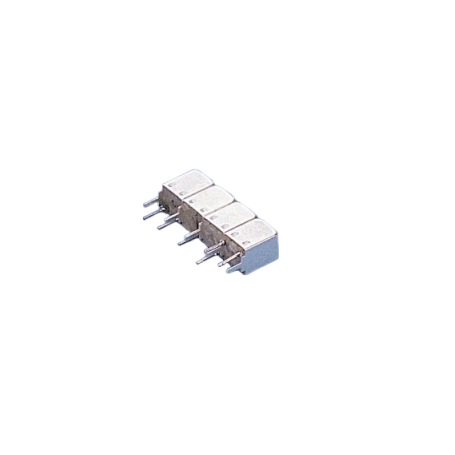

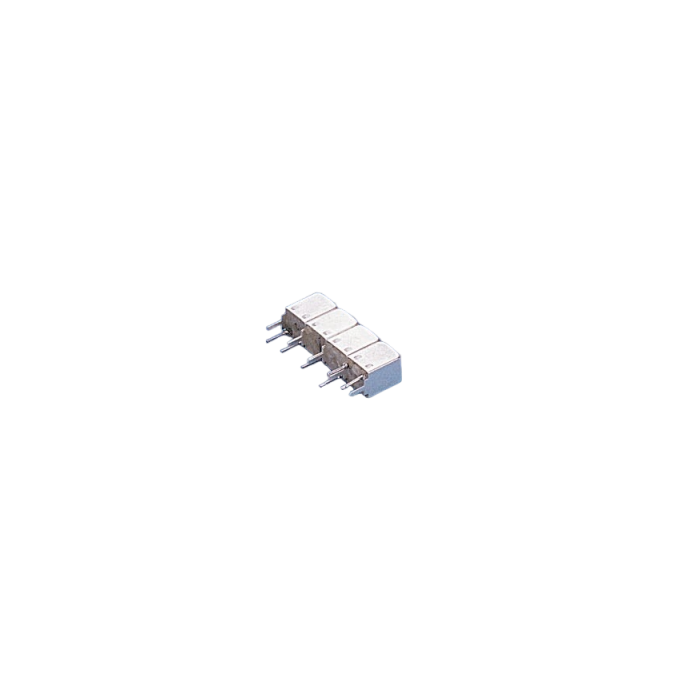

La série Temwell 5R4 est une famille de filtres passe-bande hélicoïdaux RF à 4 pôles développée pour répondre aux cas où les filtres TOKO 5HW/5HT ne suffisent plus en rejet hors-bande. Conçue sur la base des paramètres des séries TOKO (plages de fréquences, BW, impédance), la 5R4 apporte une marge de sélectivité supérieure tout en conservant une intégration simple dans les architectures existantes.

Avantages :

• Haut niveau de rejet : typiquement 40 à 50 dB pour une meilleure immunité CEM et coexistence spectrale.
• Large couverture : adaptations possibles de 200 à 2600 MHz et BW 2 à 120 MHz.
• Intégration 50 Ω entrée/sortie, compatible avec les chaînes RF standard.
• Conception 4 pôles optimisée pour limiter les fuites en images et co-canaux serrés.
• Approche « substitution TOKO » : paramètres alignés 5HW/5HT pour faciliter un remplacement drop-in (à valider mécaniquement sur le PCB).

Caractéristiques principales :

• Topologie : filtre hélicoïdal passe-bande 4 pôles.
• Fréquence centrale (Fc) : 200 à 2600 MHz (selon référence).
• Bande passante (-3 dB) : 2 à 120 MHz.
• Impédance : 50 Ω (In/Out).
• Atténuation hors-bande (indicative) : 40 à 50 dB.
• Montage : version Pin (compatibilité mécanique à confirmer selon la ref. TOKO cible).

Applications typiques :

• Télécommunications : front-ends RF, répéteurs, liaisons point-à-point.
• Stations de base et satcom (bord/sol).
• RADAR / aviation : pré-sélection, suppression d’images, co-canaux proches.
• Communication minière : environnements sévères nécessitant forte sélectivité.

Pourquoi choisir la série Temwell 5R4 :

Quand les filtres TOKO 5HW/5HT atteignent leur limite en sélectivité, la 5R4 propose une solution 4 pôles orientée haut rejet sans bouleverser les paramètres système (Fc/BW/50 Ω). Elle réduit les interférences adjacentes, améliore la tenue CEM et limite les redesigns, tout en offrant des options de personnalisation pour caler précisément votre gabarit RF.

Spécifications et modèles disponibles :
