Description

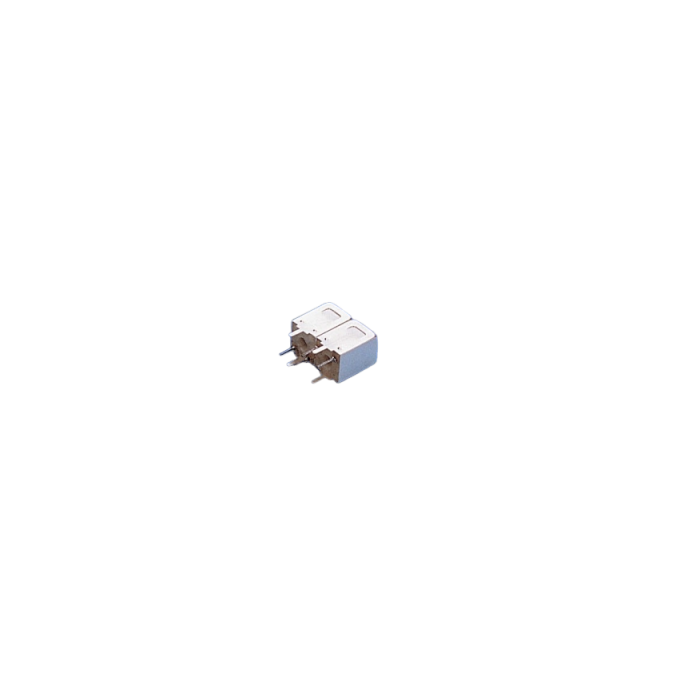

La série 7H2 de Temwell regroupe des filtres hélicoïdaux UHF à sortie sur pins, conçus pour les applications RF et télécommunications entre 1181 MHz et 1300 MHz. Ces filtres assurent une bande passante réglable de 20 à 60 MHz, une excellente sélectivité et une faible perte d’insertion, offrant ainsi des performances optimales pour les systèmes radio, aéronautiques et équipements de mesure.
Avantages :
- Faible perte d’insertion : seulement 2 à 4 dB selon le modèle.
- Bande passante ajustable : de 20 à 60 MHz pour une grande flexibilité.
- Conception compacte : dimensions de 15,2 × 7,6 mm, hauteur 12,5 mm.
- Adaptation d’impédance standard : 50 Ω en entrée et en sortie.
- Puissance admissible : de 1 à 5 W.
- Optimisés pour la bande UHF : 1181 à 1300 MHz.
Caractéristiques principales :
- Bande de fréquence : 1181 à 1300 MHz
- Bande passante (-3 dB) : 20 à 60 MHz
- Perte d’insertion : 2 à 4 dB typique
- Isolation : jusqu’à 30 dB selon le modèle
- Impédance : 50 Ω (entrée/sortie)
- Puissance nominale : 1 à 5 W
- Dimensions : 15,2 × 7,6 × 12,5 mm
- Type de montage : Pin type
- Technologie : filtre hélicoïdal 7H2 à haut facteur Q
Encombrement commun aux versions 7H2 en boîtier Pin/THT: largeur 15,20mm (max) • profondeur 7,60mm • hauteur 12,0mm typ / 13,0mm max • pas entre pins 7,60mm. Note: vérifier le dessin de la référence avant routage si suffixe mécanique différent.
Applications typiques :
- Récepteurs et émetteurs UHF
- Radios aéronautiques et systèmes de communication embarqués
- Équipements de mesure RF et bancs de test
- Applications industrielles et scientifiques en bande UHF
Pourquoi choisir la série 7H2 :
- Performance RF élevée : sélectivité et stabilité exemplaires.
- Fiabilité industrielle : conception robuste et stabilité en température.
- Compatibilité universelle : impédance 50 Ω standard pour intégration facile.
- Fabrication de précision Temwell : garantie d’un alignement parfait des bandes passantes.
Spécifications et modèles disponibles :
| Modèle | Plage de fréquence (MHz) | Bande passante (-3dB) | Perte d’insertion (dB) | Isolation (dB) | Impédance | Puissance | Taille (mm) | Bande RF |
|---|
| TD67735B-1215M |
1181–1250 |
20 MHz |
3 |
21 / 16 |
50 Ω |
1–5 W |
15.2 × 7.6 × 12.5 |
UHF |
| TD67740B-1215M |
1181–1250 |
24 MHz |
3 |
17 / 16 |
50 Ω |
1–5 W |
15.2 × 7.6 × 12.5 |
UHF |
| TD67763B-1215M |
1181–1250 |
35 MHz |
2.5 |
27 / 20 |
50 Ω |
1–5 W |
15.2 × 7.6 × 12.5 |
UHF |
| TD67776B-1215M |
1181–1250 |
45 MHz |
2 |
20 / 18 |
50 Ω |
1–5 W |
15.2 × 7.6 × 12.5 |
UHF |
| TD67851B-1215M |
1181–1250 |
60 MHz |
2 |
25 / 20 |
50 Ω |
1–5 W |
15.2 × 7.6 × 12.5 |
UHF |
| TD67741B-1275M |
1251–1300 |
23 MHz |
4 |
30 / 25 |
50 Ω |
1–5 W |
15.2 × 7.6 × 12.5 |
UHF |
| TD67751B-1275M |
1251–1300 |
27 MHz |
3.5 |
29 / 25 |
50 Ω |
1–5 W |
15.2 × 7.6 × 12.5 |
UHF |
| TD67764B-1275M |
1251–1300 |
39 MHz |
3 |
25 / 19 |
50 Ω |
1–5 W |
15.2 × 7.6 × 12.5 |
UHF |
| TD67777B-1275M |
1251–1300 |
45 MHz |
2.5 |
22 / 17 |
50 Ω |
1–5 W |
15.2 × 7.6 × 12.5 |
UHF |
| TD67852B-1275M |
1251–1300 |
55 MHz |
2 |
26 / 22 |
50 Ω |
1–5 W |
15.2 × 7.6 × 12.5 |
UHF |
