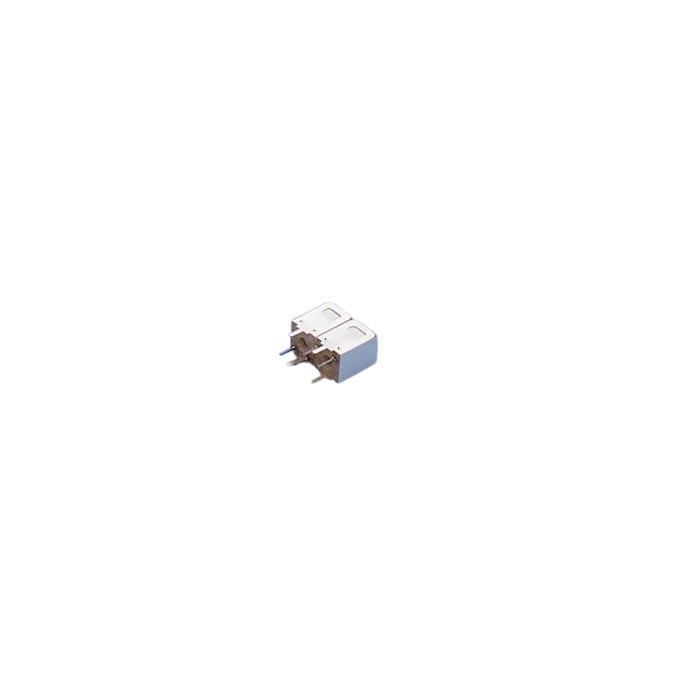

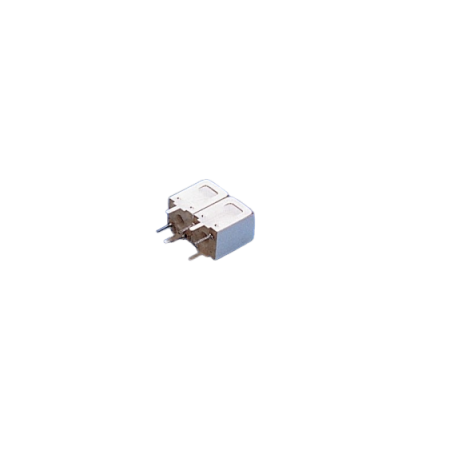

La série 7H2 regroupe des filtres passe-bande hélicoïdaux 2pôles destinés aux sous-bandes UHF 901–1180MHz. Les références sont prévues pour une intégration directe en 50Ω au format Pin/THT, avec un encombrement commun (≈15,2×7,6mm, hauteur ≈12,5mm). Les bandes passantes disponibles couvrent 5 à 90MHz selon le modèle, la perte d’insertion varie avec la fréquence et la BW, et les rejets sont spécifiés à des offsets @Fo±ΔM. La tenue en puissance est typiquement de 1–5W.
Avantages :
Stabilité élevée et faible sensibilité aux variations mécaniques/thermiques.
Large latitude de BW (5 à 90MHz) pour caler précisément le gabarit canal.
Intégration simple : 50Ω in/out, boîtier Pin/THT, empreinte commune à la série.
Rejet contrôlé : valeurs spécifiées @Fo−( )M / @Fo+( )M pour sécuriser les canaux adjacents.
Caractéristiques principales :
Technologie : filtre passe-bande hélicoïdal 2pôles (série 7H2).
Plage de fréquences centrales : 901–1180MHz (sous-bandes UHF).
Bande passante : 5–90MHz selon la référence.
Perte d’insertion (IL) : typ. 1,5à7dB suivant BW et f0.
Impédance : 50Ω — Puissance : 1–5W.
Boîtier : Pin/THT, dimensions type 15,2×7,6mm, hauteur 12,0mm typ / 13,0mm max.
Dessin mécanique & encombrement (mm) – Série 7H2 (Pin/THT) :
Encombrement commun aux versions 7H2 en boîtier Pin/THT: largeur 15,20mm (max) • profondeur 7,60mm • hauteur 12,0mm typ / 13,0mm max • pas entre pins 7,60mm. Note: vérifier le dessin de la référence avant routage si suffixe mécanique différent.
Applications typiques :
Radio UHF (ISM/915MHz, PMR/industriel), télémesure, liaisons.
Stations de base, passerelles, équipements embarqués.
Front-ends RF UHF compacts à contraintes d’encombrement.
Pourquoi choisir ce produit :
Architecture 7H2 optimisée pour les sous-bandes UHF 901–1180MHz avec un très bon compromis sélectivité/IL/stabilité.
Choix large de BW (5 à 90MHz) et rejets @Fo±ΔM pour respecter masques et coexistence RF.
Intégration plug-and-play : 50Ω, THT, encombrement standard commun à la série.
Robustesse : tenue typique 1–5W adaptée aux front-ends et équipements UHF.
