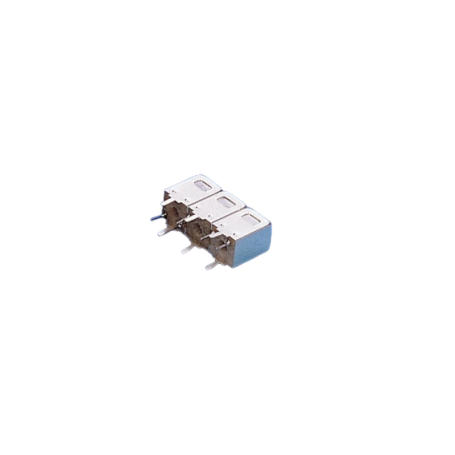

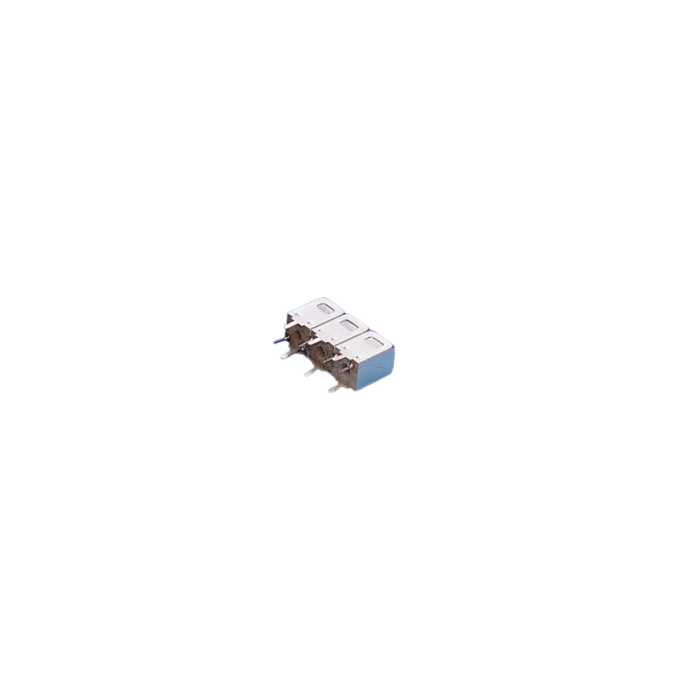

Nouveau Filtre hélicoïdal VHF (42 MHz - 1500 MHz) : série 7H3 Agrandir l'image

Filtre hélicoïdal VHF/UHF (42 MHz - 1500 MHz) : série 7H3 | Temwell Corporation

La série 7H3 de Temwell regroupe des filtres passe-bande RF à 3 pôles basés sur une architecture hélicoïdale haute performance. Développée à partir de la série 7H2, elle offre une réjection améliorée de +10 dB et une flexibilité de conception exceptionnelle.

Plus de détails

Téléchargez la note d'application dédiée à la détectez et identifiez rapidement les signaux d’erreurs cachés d'oscilloscopes de la série EXR et MXR

Description

La série 7H3 de Temwell regroupe des filtres passe-bande RF à 3 pôles basés sur une architecture hélicoïdale haute performance. Développée à partir de la série 7H2, elle offre une réjection améliorée de +10 dB et une flexibilité de conception exceptionnelle. Ces filtres couvrent une large plage de fréquences de 42 à 1500 MHz et proposent une bande passante ajustable de 2 à 120 MHz, garantissant des performances stables et précises pour les applications professionnelles RF et télécoms.

Avantages :

  • Haute sélectivité : réjection supérieure (jusqu'à +10 dB vs série 7H2).
  • Large gamme de fréquences : 42 à 1500 MHz, adaptable à de nombreuses applications.
  • Bande passante configurable : 2 à 120 MHz pour un réglage précis.
  • Impédance standardisée de 50 Ω (entrée/sortie).
  • Atténuation élevée : 30 à 40 dB typique.
  • Structure 3 pôles offrant une excellente stabilité et linéarité.

Caractéristiques principales :

  • Fréquence centrale : 42 à 1500 MHz
  • Bande passante (-3 dB) : 2 à 120 MHz
  • Atténuation : 30 à 40 dB
  • Impédance : 50 Ω
  • Perte d'insertion : 2 à 5 dB selon modèle
  • Puissance admissible : 1 à 5 W
  • Format compact : 22,8 × 7,6 × 12,5 mm
  • Type de montage : Pin
  • Technologie : filtre hélicoïdal 3POLE à haut facteur Q

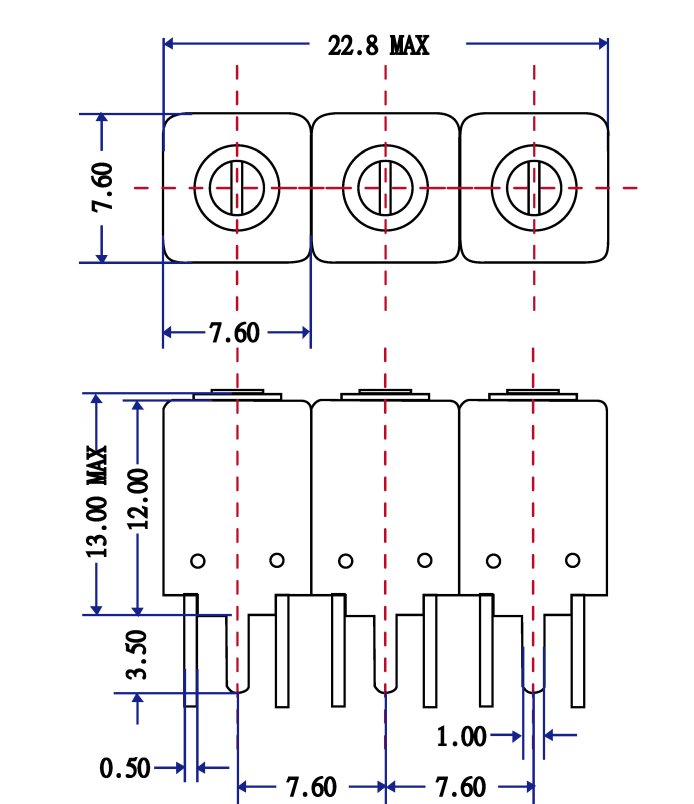

Encombrement commun aux versions 7H3 en boîtier Pin/THT : largeur 22,8 mm (max) • profondeur 7,60 mm • hauteur 12,0 mm typ / 13,0 mm max • pas entre pins 7,60 mm. Note : vérifier le dessin mécanique de la référence avant routage si suffixe de boîtier différent.

Applications typiques :

  • Télécommunications professionnelles et équipements RF
  • Systèmes de communication par satellite
  • Applications RADAR
  • Stations de base et réseaux sans fil
  • Communications minières et aéronautiques

Pourquoi choisir la série 7H3 :

  • Performances RF de référence : la meilleure de toutes les séries Temwell.
  • Conception optimisée pour exploiter tout le potentiel des structures hélicoïdales.
  • Flexibilité maximale en personnalisation (bande, fréquence, atténuation).
  • Gamme étendue : couvre la plupart des bandes VHF et UHF du marché.
  • Fiabilité éprouvée pour les environnements exigeants (télécom, aviation, défense).

Tableau comparatif des modèles – Série 7H3 (42 MHz – 145 MHz)
ModèleFréquence centrale (MHz)Plage utile (MHz)Bande passante (-3 dB)Perte d’insertion (dB)Atténuation @Fo–( ) / dBAtténuation @Fo+( ) / dBImpédancePuissanceTypeTaille (mm)Bande RF
TT67626B-64M 64 56 – 67 4 MHz 4 dB (10) 28 (10) 31 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 VHF
TT67526B-60M 60 56 – 67 10 MHz 3.5 dB (15) 32 (15) 27 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 VHF
TT67188B-70M 70 68 – 75 4 MHz 5 dB (10) 42 (10) 33 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 VHF
TT6389B1-74M 74 68 – 75 7 MHz 3 dB (20) 38 (20) 35 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 VHF
TT67487B-70M 70 68 – 75 9 MHz 3 dB (20) 45 (20) 37 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 VHF
TT67674B-70M 70 68 – 75 12 MHz 2.5 dB (20) 39 (20) 28 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 VHF
TT67424A-70M 70 68 – 75 12 MHz 2.5 dB (20) 30 (20) 29 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 VHF
TT67489D-70M 70 68 – 75 14 MHz 3 dB (20) 36 (20) 25 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 VHF
TT67425A-70M 70 68 – 75 14 MHz 2 dB (50) 45 (50) 60 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 VHF
TT67824B-70M 70 68 – 75 14 MHz 2.5 dB (20) 32 (20) 25 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 VHF
TT63389B-74.5M 74.5 68 – 75 20 MHz 2.5 dB (50) 39 (50) 52 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 VHF
TT67190B-81.3M 81.3 76 – 85 4 MHz 5 dB (10) 31 (10) 36 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 VHF
TT67287B-80M 80 76 – 85 5 MHz 4 dB (10) 33 (10) 27 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 VHF
TT67544B-76.9M 76.9 76 – 85 12 MHz 3 dB (30) 54 (30) 41 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 VHF
TT67371B-77M 77 76 – 85 17 MHz 2.5 dB (50) 44 (50) 51 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 VHF
TT67428B-77M 77 76 – 85 18 MHz 3 dB (50) 46 (50) 50 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 VHF
TT67427B1-78M 78 76 – 85 19 MHz 2.5 dB (50) 42 (50) 59 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 VHF
TT67191B-90M 90 86 – 95 3 MHz 5 dB (10) 37 (10) 33 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 VHF
TT67190A-90M 90 86 – 95 5 MHz 3 dB (20) 60 (20) 40 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 VHF
TT67192B-90M 90 86 – 95 6 MHz 3.5 dB (20) 60 (20) 40 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 VHF
TT67300A-90M 90 86 – 95 10 MHz 3.5 dB (50) 54 (50) 43 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 VHF
TT67302A-90M 90 86 – 95 19 MHz 3 dB (50) 40 (50) 43 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 VHF
TT67280A1-100M 100 96 – 107 7 MHz 3 dB (10) 17 (10) 23 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 VHF

Tableau comparatif des modèles – Série 7H3 (146 MHz – 310 MHz)
ModèlePlage de fréquence (MHz)Bande passante (-3dB)Perte d’insertion (dB)@Fo-( )M/dB@Fo+( )M/dBImpédancePuissanceTaille (mm)Bande RF
TT63722B-157M 146~165 2M 5 (10)31 (10)28 50 Ω 1~5W 22.8×7.6×12.5 VHF
TT63723B-160M 146~165 2M 5 (10)32 (10)28 50 Ω 1~5W 22.8×7.6×12.5 VHF
TT63721B-146M 146~165 2M 5 (10)38 (10)31 50 Ω 1~5W 22.8×7.6×12.5 VHF
TT6821B2-150M 146~165 4M 5 (10)32 (10)27 50 Ω 1~5W 22.8×7.6×12.5 VHF
TT6714B1-157M 146~165 4M 4.5 (10)32 (10)26 50 Ω 1~5W 22.8×7.6×12.5 VHF
TT67709B-152M 146~165 5M 3.5 (10)28 (10)22 50 Ω 1~5W 22.8×7.6×12.5 VHF
TT6715B-165M 146~165 5M 4.5 (10)34 (10)30 50 Ω 1~5W 22.8×7.6×12.5 VHF
TT63244E-152M 146~165 8M 4 (20)45 (20)51 50 Ω 1~5W 22.8×7.6×12.5 VHF
TT6724D-152M 146~165 9M 3 (20)47 (20)37 50 Ω 1~5W 22.8×7.6×12.5 VHF
TT63229E-155M 146~165 9M 3 (20)45 (20)26 50 Ω 1~5W 22.8×7.6×12.5 VHF
TT67397B-160M 146~165 34M 2.5 (50)36 (50)22 50 Ω 1~5W 22.8×7.6×12.5 VHF
TT67698B-293M 276~310 30M 2 (50)30 (50)21 50 Ω 1~5W 22.8×7.6×12.5 UHF
TT63557A-300M 276~310 60M 2 (120)10 (120)10 50 Ω 1~5W 22.8×7.6×12.5 UHF
TT63223B-288M 276~310 80M 2 (100)33 (100)20 50 Ω 1~5W 22.8×7.6×12.5 UHF

Tableau comparatif des modèles – Série 7H3 (311 MHz – 515 MHz)
ModèlePlage de fréquence (MHz)Bande passante (-3dB)Perte d’insertion (dB)@Fo-( )M/dB@Fo+( )M/dBImpédancePuissanceTaille (mm)Bande RF
TT6720A-325M 311–355 4M 4 (50)45 (50)49 50 Ω 1–5W 22.8×7.6×12.5 UHF
TT6720B-351M 311–355 6M 5 (20)43 (20)30 50 Ω 1–5W 22.8×7.6×12.5 UHF
TT67452B-325M 311–355 7M 5 (10)15 (10)13 50 Ω 1–5W 22.8×7.6×12.5 UHF
TT6797D-325M 311–355 7M 4.5 (10)18 (10)12 50 Ω 1–5W 22.8×7.6×12.5 UHF
TT67320B-325M 311–355 9M 4 (20)32 (20)26 50 Ω 1–5W 22.8×7.6×12.5 UHF
TT67275E-320M 311–355 10M 4 (50)70 (50)54 50 Ω 1–5W 22.8×7.6×12.5 UHF
TT67455E-344M 311–355 11M 3.5 (40)47 (40)43 50 Ω 1–5W 22.8×7.6×12.5 UHF
TT63237E-330M 311–355 12M 3 (40)44 (40)46 50 Ω 1–5W 22.8×7.6×12.5 UHF
TT67322B-325M 311–355 13M 3.5 (20)29 (20)22 50 Ω 1–5W 22.8×7.6×12.5 UHF
TT67437E-350M 311–355 15M 2.5 (50)60 (50)29 50 Ω 1–5W 22.8×7.6×12.5 UHF
TT67210B-340M 311–355 16M 3.5 (50)53 (50)38 50 Ω 1–5W 22.8×7.6×12.5 UHF
TT67485B-350M 311–355 43M 2 (100)48 (100)36 50 Ω 1–5W 22.8×7.6×12.5 UHF
TT6397B-352M 311–355 55M 2 (100)41 (100)23 50 Ω 1–5W 22.8×7.6×12.5 UHF
TT63388B-340M 311–355 70M 2 (100)30 (100)25 50 Ω 1–5W 22.8×7.6×12.5 UHF
TT67869B-350M 311–355 90M 1.5 (150)49 (150)20 50 Ω 1–5W 22.8×7.6×12.5 UHF
TT63558A-400M 356–400 80M 2 (120)10 (120)10 50 Ω 1–5W 22.8×7.6×12.5 UHF
TT63348B-375M 356–400 100M 1.5 (150)50 (150)21 50 Ω 1–5W 22.8×7.6×12.5 UHF
TT63825A-446.5M 401–455 73M 2 (150)40 (150)21 50 Ω 1–5W 22.8×7.6×12.5 UHF
TT67294B-415M 401–455 27M 2.5 (100)60 (100)45 50 Ω 1–5W 22.8×7.6×12.5 UHF
TT67870B-450M 401–455 100M 1.5 (300)46 (300)31 50 Ω 1–5W 22.8×7.6×12.5 UHF
TT67553F-500M 456–515 15M 3 (50)38 (50)38 50 Ω 1–5W 22.8×7.6×12.5 UHF
TT6755B-490M 456–515 26M 1.5 (50)39 (50)28 50 Ω 1–5W 22.8×7.6×12.5 UHF
TT6396B-477.5M 456–515 24M 2.5 (50)35 (50)25 50 Ω 1–5W 22.8×7.6×12.5 UHF
TT63245F-460M 456–515 30M 2 (50)35 (50)22 50 Ω 1–5W 22.8×7.6×12.5 UHF

Tableau comparatif des modèles – Série 7H3 (641 MHz – 830 MHz)
ModèlePlage de fréquence (MHz)Bande passante (-3dB)Perte d’insertion (dB)@Fo–( )M/dB@Fo+( )M/dBImpédancePuissanceTypeTaille (mm)Bande RF
TT63345A-653M 641 – 660 35 MHz 2.5 dB (100) 49 (100) 32 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT67501B-650M 641 – 660 60 MHz 2 dB (100) 29 (100) 21 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT63366B-650M 641 – 660 120 MHz 2 dB (200) 39 (200) 26 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT63726A-700M 661 – 700 2 MHz 8 dB (50) 57 (50) 51 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT6866A-680M 661 – 700 3 MHz 7 dB (30) 45 (30) 35 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT67838B-675M 661 – 700 10 MHz 4.5 dB (50) 45 (50) 35 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT67128D-680M 661 – 700 16 MHz 3.5 dB (50) 43 (50) 30 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT67845B-675M 661 – 700 20 MHz 3 dB (50) 36 (50) 24 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF

Tableau comparatif des modèles – Série 7H3 (641 MHz – 830 MHz)
ModèlePlage de fréquence (MHz)Bande passante (-3dB)Perte d’insertion (dB)@Fo–( )M/dB@Fo+( )M/dBImpédancePuissanceTypeTaille (mm)Bande RF
TT63345A-653M 641 – 660 35 MHz 2.5 dB (100) 49 (100) 32 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT67501B-650M 641 – 660 60 MHz 2 dB (100) 29 (100) 21 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT63366B-650M 641 – 660 120 MHz 2 dB (200) 39 (200) 26 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT63726A-700M 661 – 700 2 MHz 8 dB (50) 57 (50) 51 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT6866A-680M 661 – 700 3 MHz 7 dB (30) 45 (30) 35 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT67838B-675M 661 – 700 10 MHz 4.5 dB (50) 45 (50) 35 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT67128D-680M 661 – 700 16 MHz 3.5 dB (50) 43 (50) 30 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT67845B-675M 661 – 700 20 MHz 3 dB (50) 36 (50) 24 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT67783B-675M 661 – 700 27 MHz 2.5 dB (100) 62 (100) 42 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT63838A-680.5M 661 – 700 35 MHz 2.5 dB (100) 50 (100) 30 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT67475A-670M 661 – 700 35 MHz 2.5 dB (100) 48 (100) 35 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT67297A-680M 661 – 700 35 MHz 2 dB (50) 29 (50) 17 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT63326E-666M 661 – 700 40 MHz 2.5 dB (42) 15 (42) 16 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT67790B-675M 661 – 700 40 MHz 2.5 dB (100) 44 (100) 31 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT63327E-666M 661 – 700 50 MHz 2.5 dB (54) 20 (54) 16 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT67796B-675M 661 – 700 50 MHz 2 dB (100) 44 (100) 27 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT63328E-666M 661 – 700 68 MHz 2 dB (66) 15 (66) 13 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT67503A-700M 661 – 700 69 MHz 3 dB (100) 35 (100) 19 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT63329E-666M 661 – 700 80 MHz 2 dB (78) 17 (78) 15 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT67600E-700M 661 – 700 85 MHz 2.5 dB (200) 48 (200) 44 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT63330E-666M 661 – 700 92 MHz 2 dB (90) 18 (90) 17 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT67601E-700M 661 – 700 93 MHz 2.5 dB (100) 40 (100) 40 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT63331F-666M 661 – 700 108 MHz 2 dB (102) 17 (102) 16 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT63332F-666M 661 – 700 120 MHz 2 dB (114) 18 (114) 15 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT63248F-700M 661 – 700 130 MHz 1.5 dB (200) 30 (200) 21 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT63333F-666M 661 – 700 135 MHz 2 dB (126) 18 (126) 16 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT6814A-725M 701 – 750 3 MHz 9 dB (50) 55 (50) 70 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT6815A-749M 701 – 750 4 MHz 6 dB (30) 41 (30) 31 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT6869A-735.25M 701 – 750 9 MHz 5.5 dB (20) 30 (20) 22 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT67546F-738M 701 – 750 10 MHz 4 dB (50) 45 (50) 35 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT67129D-725M 701 – 750 10 MHz 4.5 dB (21) 25 (21) 20 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT63901B-722.5M 701 – 750 11 MHz 5 dB (50) 44 (50) 35 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT63420E-710M 701 – 750 12 MHz 3.5 dB (50) 30 (50) 28 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT63880B-710M 701 – 750 12 MHz 4 dB (50) 43 (50) 28 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT67546E-708M 701 – 750 14 MHz 3 dB (50) 38 (50) 40 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT63867B-737.5M 701 – 750 17 MHz 3.5 dB (50) 39 (50) 29 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT63879A-707.5M 701 – 750 17 MHz 3.5 dB (50) 39 (50) 28 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT67242D-725M 701 – 750 18 MHz 3.5 dB (50) 48 (50) 35 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT63903B-737M 701 – 750 18 MHz 3.5 dB (50) 37 (50) 27 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT67846B-725M 701 – 750 20 MHz 3.5 dB (50) 38 (50) 27 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT63904B-748M 701 – 750 20 MHz 3.5 dB (50) 36 (50) 24 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT67784B-725M 701 – 750 28 MHz 3 dB (100) 59 (100) 40 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT63840B-713M 701 – 750 30 MHz 3 dB (50) 55 (50) 36 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT67230A-730M 701 – 750 40 MHz 2.5 dB (50) 24 (50) 16 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT67230B-743M 701 – 750 42 MHz 2.5 dB (50) 15 (50) 11 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT63902A-725.5M 701 – 750 45 MHz 2.5 dB (50) 23 (50) 15 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT67505B-730M 701 – 750 54 MHz 2.5 dB (100) 25 (100) 20 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT67803B-725M 701 – 750 60 MHz 2 dB (120) 42 (120) 25 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT67803F-725M 701 – 750 70 MHz 2 dB (150) 37 (150) 32 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT63870B-763M 751 – 800 10 MHz 5.5 dB (50) 46 (50) 35 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT67147A-820M 801 – 830 5 MHz 8 dB (30) 67 (30) 36 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT63494B-827.5M 801 – 830 6 MHz 6.5 dB (15) 24 (15) 20 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT67839B-815M 801 – 830 9 MHz 5 dB (50) 51 (50) 35 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT67244A-815M 801 – 830 10 MHz 4 dB (50) 47 (50) 35 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT63865A-822.5M 801 – 830 15 MHz 4 dB (100) 58 (100) 47 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT63914A-813.5M 801 – 830 15 MHz 4.5 dB (50) 43 (50) 32 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT63915A-815.5M 801 – 830 17 MHz 4 dB (50) 39 (50) 29 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT67552E-813.5M 801 – 830 18 MHz 3.5 dB (100) 48 (100) 58 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT67555E-814.5M 801 – 830 23 MHz 3 dB (50) 25 (50) 29 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT67464A-813.5M 801 – 830 25 MHz 3 dB (50) 33 (50) 24 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT63871B-806M 801 – 830 30 MHz 3 dB (100) 51 (100) 41 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT67168B-815.5M 801 – 830 30 MHz 2.5 dB (80) 52 (80) 33 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT63346A-829M 801 – 830 35 MHz 2.5 dB (50) 27 (50) 18 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF
TT67306A-815M 801 – 830 42 MHz 2.5 dB (50) 25 (50) 15 50 Ω 1 – 5 W Pin 22.8 × 7.6 × 12.5 UHF

10 autres produits dans la même catégorie

Close
