Description

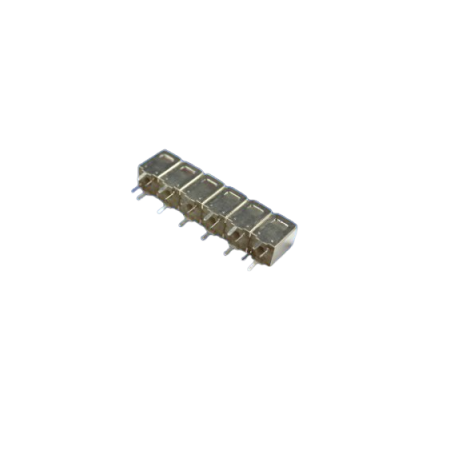

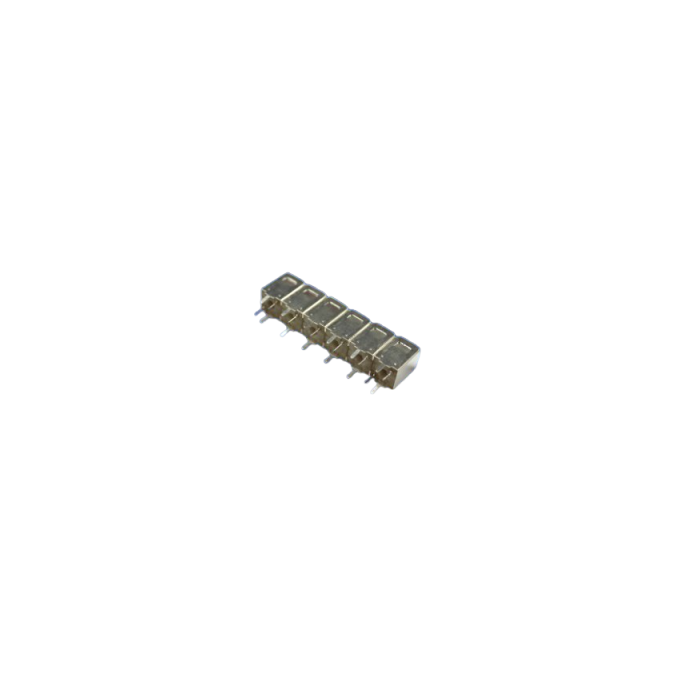

La série 7H6 rassemble des filtres hélicoïdaux UHF à montage broches (Pin) conçus pour des fréquences centrales de ~661 à 900 MHz. Chaque référence est optimisée pour une sous-bande précise (LTE/NR, PMR, ISM, backhaul court-portée…) avec une bande passante à −3 dB typique de 17 à 45 MHz. Leur gabarit compact (45,6 × 7,6 mm, hauteur 12,5 mm) facilite l’intégration dans des équipements RF denses tout en assurant une impédance 50 Ω et une tenue en puissance 1 à 5 W.
Avantages :
- Couverture UHF étendue : versions centrées de ~680 à ~898 MHz pour répondre à de multiples canaux/services.
- Largeurs de bande au choix : 17, 25, 30, 35, 45 MHz pour adapter sélectivité et pertes au cahier des charges.
- Pertes d’insertion maîtrisées : typiquement ~3,5 à 6 dB selon la bande et la largeur.
- Réjection hors bande élevée : niveaux usuels ~50 à 64 dB mesurés à Fo±(50 MHz) suivant les références.
- Format standard robuste : type Pin, H 12,5 mm, empreinte 45,6 × 7,6 mm pour une implantation rapide.
Caractéristiques principales :
- Fréquences centrales (Fo) disponibles : ~680, 707,5, 725,5, 737,5, 780,5, 806, 836,5, 847, 881,5, 897,5 MHz (exemples).
- Bande passante à −3 dB : 17 à 45 MHz selon modèle.
- IL (Insertion Loss) : ~3,5 à 6,0 dB typiques.
- Impédance : 50 Ω (entrée/sortie).
- Puissance admissible : ~1 à 5 W.

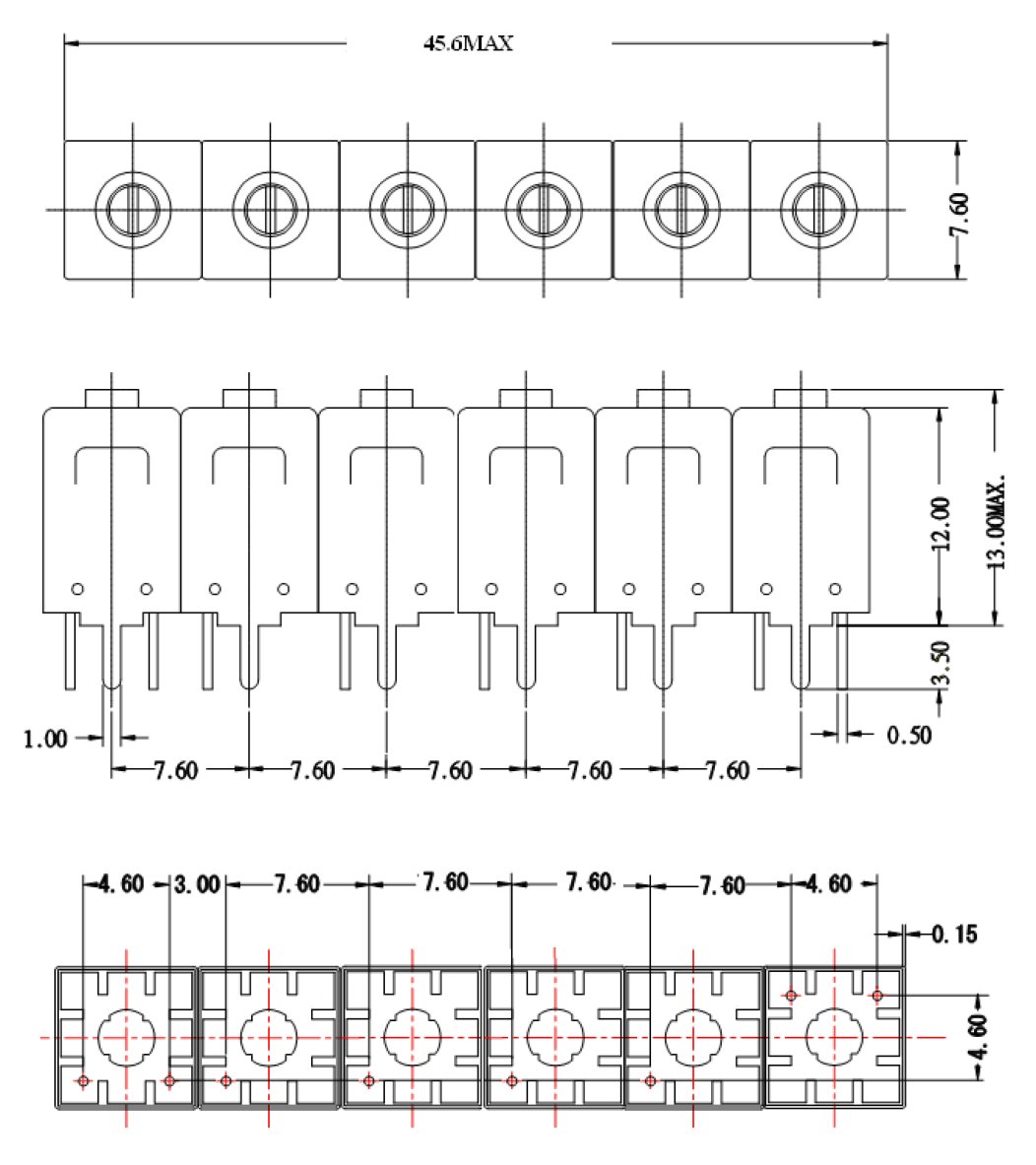

- Boîtier : hauteur 12,5 mm ; taille 45,6 × 7,6 mm ; montage Pin.
- Domaine RF : UHF.
Applications typiques :
- Émetteurs/récepteurs UHF (LTE/NR, PMR/TETRA, liaisons data, ISM).
- Pré-sélection en tête de chaîne RF, suppression d’images et d’harmoniques.
- Modules radio compacts : IoT/IIoT, passerelles, répéteurs, télémesure.
- Sous-systèmes embarqués à contrainte d’encombrement (drones, mobiles, terminaux).
Pourquoi choisir cette série :
- Granularité de références : multiples centres UHF et BW disponibles pour caler finement la sélectivité.
- Excellent ratio compacité/performance : forte réjection hors bande avec un boîtier 12,5 mm de hauteur.
- Intégration aisée en 50 Ω : montage Pin, adaptation simple, idéal pour des chaînes 1 à 5 W.
- Polyvalence opérationnelle : couvre des blocs UHF clés (≈661–900 MHz) pour infrastructures et terminaux.
Tableau comparatif des modèles – Série 7H6 (661 MHz – 900 MHz)
| Modèle | Plage de fréquence (MHz) | Bande passante (-3dB) | Perte d’insertion (dB) | @Fo–( )M/dB | @Fo+( )M/dB | Impédance | Puissance | Type | Taille (mm) | Bande RF |
|---|
| TS6668A-680.5M |
661 – 700 |
35 MHz |
4.5 dB |
(50)62 |
(50)43 |
50 Ω |
1 – 5 W |
Pin |
45.6 × 7.6 × 12.5 |
UHF |
| TS6661A-707.5M |
701 – 750 |
17 MHz |
6.0 dB |
(50)59 |
(50)54 |
50 Ω |
1 – 5 W |
Pin |
45.6 × 7.6 × 12.5 |
UHF |
| TS6662B-737.5M |
701 – 750 |
17 MHz |
6.0 dB |
(50)60 |
(50)50 |
50 Ω |
1 – 5 W |
Pin |
45.6 × 7.6 × 12.5 |
UHF |
| TS6665A-725.5M |
701 – 750 |
45 MHz |
3.5 dB |
(50)51 |
(50)36 |
50 Ω |
1 – 5 W |
Pin |
45.6 × 7.6 × 12.5 |
UHF |
| TS6666A-780.5M |
751 – 800 |
45 MHz |
4.0 dB |
(50)50 |
(50)34 |
50 Ω |
1 – 5 W |
Pin |
45.6 × 7.6 × 12.5 |
UHF |
| TS6664A-806M |
801 – 830 |
30 MHz |
5.0 dB |
(50)64 |
(50)44 |
50 Ω |
1 – 5 W |
Pin |
45.6 × 7.6 × 12.5 |
UHF |
| TS6657E-836.5M |
831 – 860 |
25 MHz |
4.0 dB |
(50)60 |
(50)60 |
50 Ω |
1 – 5 W |
Pin |
45.6 × 7.6 × 12.5 |
UHF |
| TS6663A-847M |
831 – 860 |
30 MHz |
4.5 dB |
(50)60 |
(50)60 |
50 Ω |
1 – 5 W |
Pin |
45.6 × 7.6 × 12.5 |
UHF |
| TS6658F-881.5M |
861 – 900 |
25 MHz |
4.5 dB |
(50)60 |
(50)60 |
50 Ω |
1 – 5 W |
Pin |
45.6 × 7.6 × 12.5 |
UHF |
| TS6659A-897.5M |
861 – 900 |
35 MHz |
5.0 dB |
(50)52 |
(50)45 |
50 Ω |
1 – 5 W |
Pin |
45.6 × 7.6 × 12.5 |
UHF |
