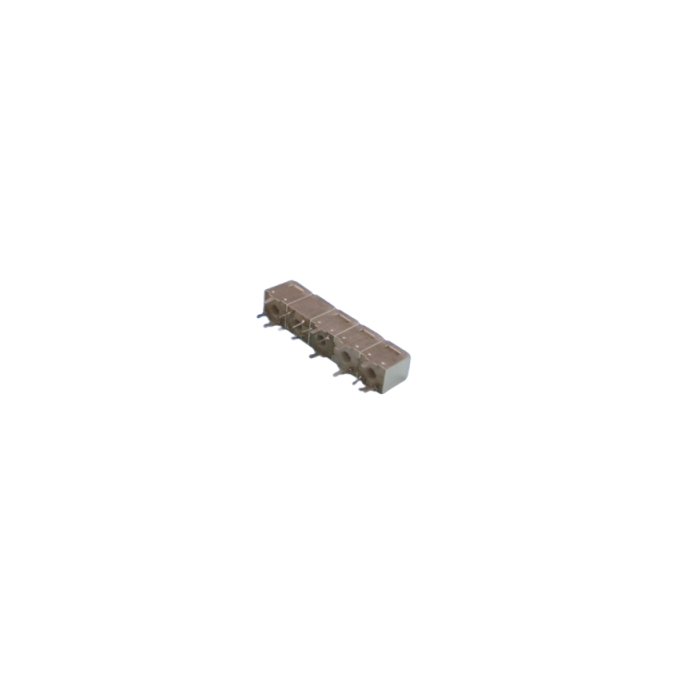

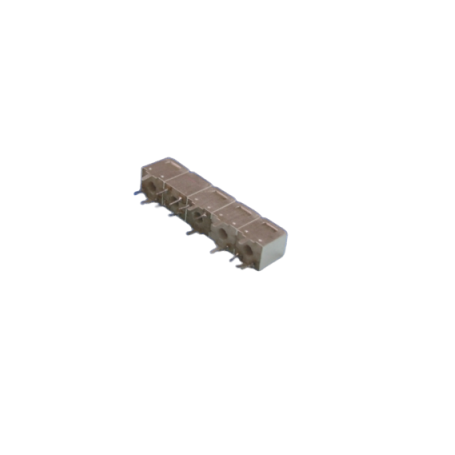

Filtre passe-bande hélicoïdal RF – 75 Ω / 5 pôles : Série 7HL5 | Temwell Corporation

La série 7HL5 est la déclinaison 75 Ω des filtres hélicoïdaux passe-bande 7H-5POLE, permettant une conversion complète depuis la série 7H (50 Ω) sans aucune dégradation ni modification des performances RF. À l’exception de l’impédance, tous les paramètres restent identiques (fréquence centrale, bande passante, atténuation, dimensions), assurant un drop-in transparent dans les architectures 75 Ω.

Avantages :

• Conversion 50 Ω → 75 Ω sans re-design : mêmes CF/BW, mêmes gabarits mécaniques et indicateurs que la 7H-5POLE.
• Topologie 5 pôles offrant une sélectivité élevée et des pentes raides pour la cohabitation de canaux proches.
• Rejet hors bande élevé : typiquement 50 à 60 dB pour un nettoyage spectral robuste.
• Compatibilité série 7H : transfert intégral des paramètres et des services de personnalisation.
• Intégration 75 Ω native (CATV, broadcast, liaisons vidéo RF, IF sat) avec pertes d’adaptation minimisées.

Caractéristiques principales :

• Plage de fréquence centrale (Fc) : 42 à 1500 MHz.
• Bande passante (-3 dB) : 2 à 120 MHz.
• Impédance : 75 Ω.
• Atténuation hors bande : 50 à 60 dB typ.
• Topologie : filtre hélicoïdal passe-bande 5 pôles.
• Compatibilité mécanique : dimensions identiques à la série 7H correspondante.

Applications typiques :

• Télécommunications (réseaux 75 Ω, distribution RF/CATV, vidéo RF).
• Satellite (IF/L-band), RADAR, stations de base.
• Communication minière et aéronautique : pré-sélection et rejet des interférences.

Pourquoi choisir la série Temwell 7HL5 :

Pour les ingénieurs qui migrent de 50 Ω vers 75 Ω sans requalification lourde, la 7HL5 garantit une transférabilité à 100 % des performances de la 7H-5POLE, tout en conservant CF, BW, atténuation et mécanique. Sa sélectivité de 5 pôles et son rejet 50–60 dB sécurisent la conformité CEM et la marge système sur toute la bande 42–1500 MHz.

Spécifications et modèles disponibles
