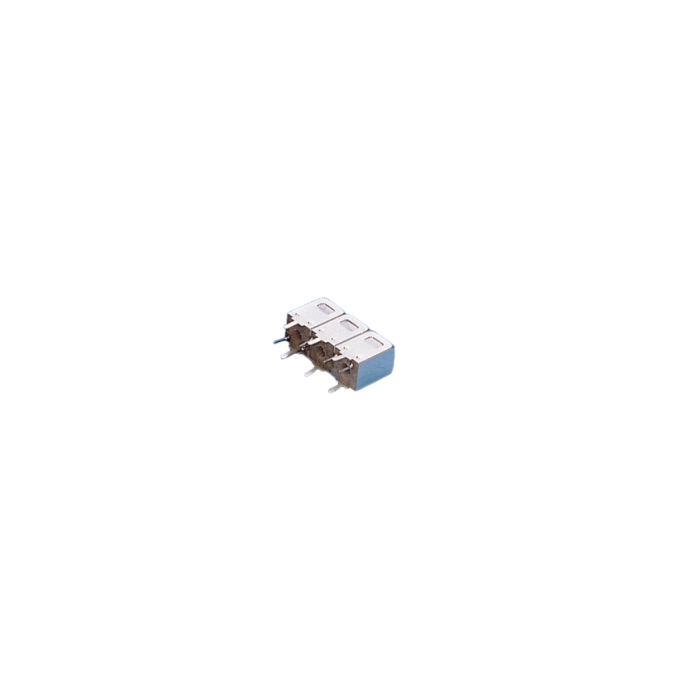

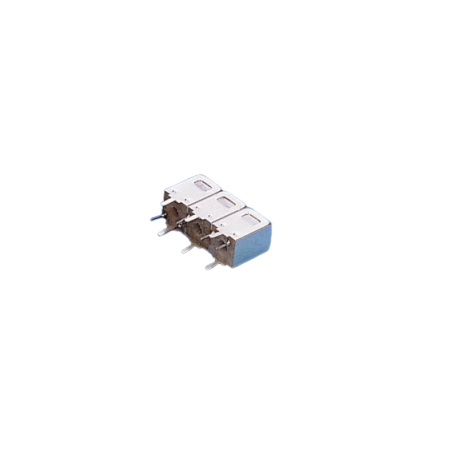

Filtre passe-bande hélicoïdal UHF – 7 pôles, 1–5 W : Série K3-7HT | Temwell Corporation

La série K3-7HT regroupe des filtres passe-bande hélicoïdaux 7 pôles à montage Pin pour la bande UHF (≈370 à 1 015 MHz). Chaque référence est accordée sur une fréquence centrale unique, avec une bande passante typique de 10 à 25 MHz, une perte d’insertion (IL) maîtrisée et un rejet hors bande élevé. Format étroit (22,8 × 7,6 mm) et hauteur 12,5 mm, adaptés aux étages RF compacts de 1 à 5 W.

Avantages :

• Haute sélectivité 7 pôles pour un net nettoyage spectral autour de F₀.
• Intégration PCB facile (type Pin), impédance 50 Ω en entrée/sortie.
• Large couverture UHF : nombreux points d’accord de 370 à 1 015 MHz.
• Format compact (22,8 × 7,6 mm, H 12,5 mm) et puissance 1–5 W.
• Rejets symétriques spécifiés @F₀±(Δf), jusqu’à ~49 dB selon modèle.

Caractéristiques principales :

• Fréquences centrales disponibles (exemples) : 370, 390, 410, 415, 425, 435, 455, 465, 485, 500, 510, 600, 612, 651, 680, 833, 835, 860, 880, 904, 915, 938, 947, 960, 1 015 MHz.
• Bande passante à −3 dB : 10 à 25 MHz selon référence.
• IL typique : ~2,5 à 5 dB suivant fréquence et bande passante.
• Rejet hors bande : valeurs données à F₀±(Δf) (voir tableau).
• Impédance : 50 Ω (In/Out) ; Type : Pin ; Puissance : 1–5 W.
• Gabarit : 22,8 × 7,6 mm ; Hauteur : 12,5 mm.

Applications typiques :

• Front-ends et répéteurs UHF (PMR/ISR, télémesure, IoT longue portée).
• Sous-bandes cellulaires/ISM autour de 433/450/470/868/915 MHz.
• Filtrage de canaux, suppression d’images et d’oscillations parasites.
• Modules OEM compacts, instrumentation et bancs RF.

Pourquoi choisir la série K3-7HT :

Pour bénéficier d’une sélectivité 7 pôles dans un format PCB compact, d’une gamme UHF étendue et de rejets élevés autour de la fréquence d’accord, tout en gardant une perte d’insertion maîtrisée et une impédance standard 50 Ω.
