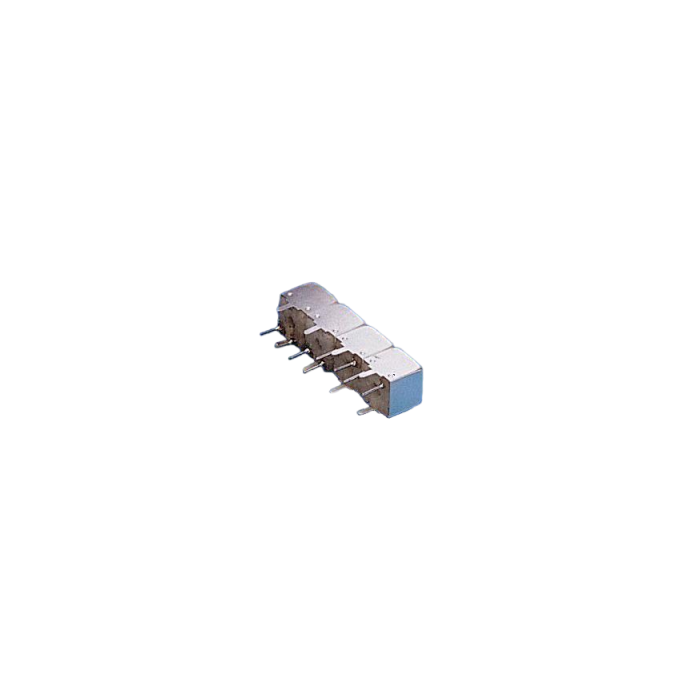

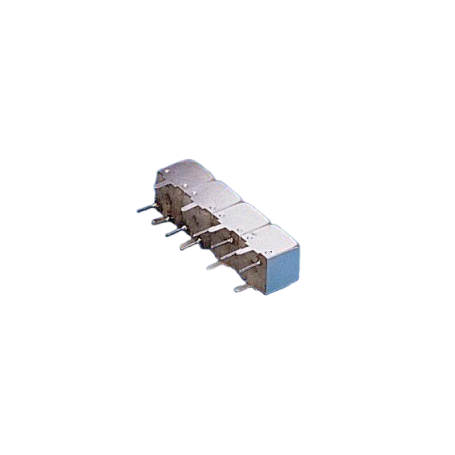

Filtre passe-bande hélicoïdal RF – 4 pôles compact, 40–50 dB : série 7S4 | Temwell Corporation

La série Temwell 7S4 regroupe des filtres passe-bande hélicoïdaux RF à 4 pôles au format réduit, capables d’offrir des performances équivalentes à la série 7H tout en diminuant l’encombrement. Par rapport à la 7S3, les modèles 7S4 apportent un gain d’environ +10 dB de rejet pour renforcer la sélectivité, sans changer la philosophie « small size ».

Avantages :

• Compacité : même approche « petite taille » que 7S2/7S3, plus compacte que 7H.
• Sélectivité renforcée : topologie 4 pôles, +10 dB de rejet vs 7S3.
• Intégration standard : 50 Ω en entrée/sortie, brochage « pin ».
• Large couverture : Fc de 196 à 1500 MHz, BW de 2 à 120 MHz.
• Service custom : ajustements de fréquence, BW, rejet, gabarit mécanique, etc.

Caractéristiques principales :

• Fréquence centrale (Fc) : 196 à 1500 MHz (exemples ci-dessous jusqu’à 1,3 GHz).
• Bande passante (-3 dB) : 2 à 120 MHz selon modèle.
• Impédance : 50 Ω.
• Atténuation hors bande (indicative) : 40 – 50 dB (selon configuration).
• Technologie : filtre hélicoïdal passe-bande 4 pôles (série 7S).
• Puissance : 1 à 5 W (typique des références listées).

Applications typiques :

• Télécommunications : front-ends RF, répéteurs, liaisons point-à-point.
• Satellite (bord/sol) et stations de base.
• RADAR et aéronautique : pré-sélection, co-canaux serrés.
• Communication minière : forte sélectivité, environnement sévère.

Pourquoi choisir Temwell 7S4 :

La 7S4 est le compromis idéal entre compacité et sélectivité : par rapport à 7S3, elle élève le rejet hors bande d’environ +10 dB pour sécuriser la tenue CEM et la coexistence spectrale, tout en restant plus compacte que les équivalents 7H. La disponibilité d’un service de personnalisation (Fc, BW, rejet, mécanique) facilite l’atteinte de vos spécifications R&D et industrielles.

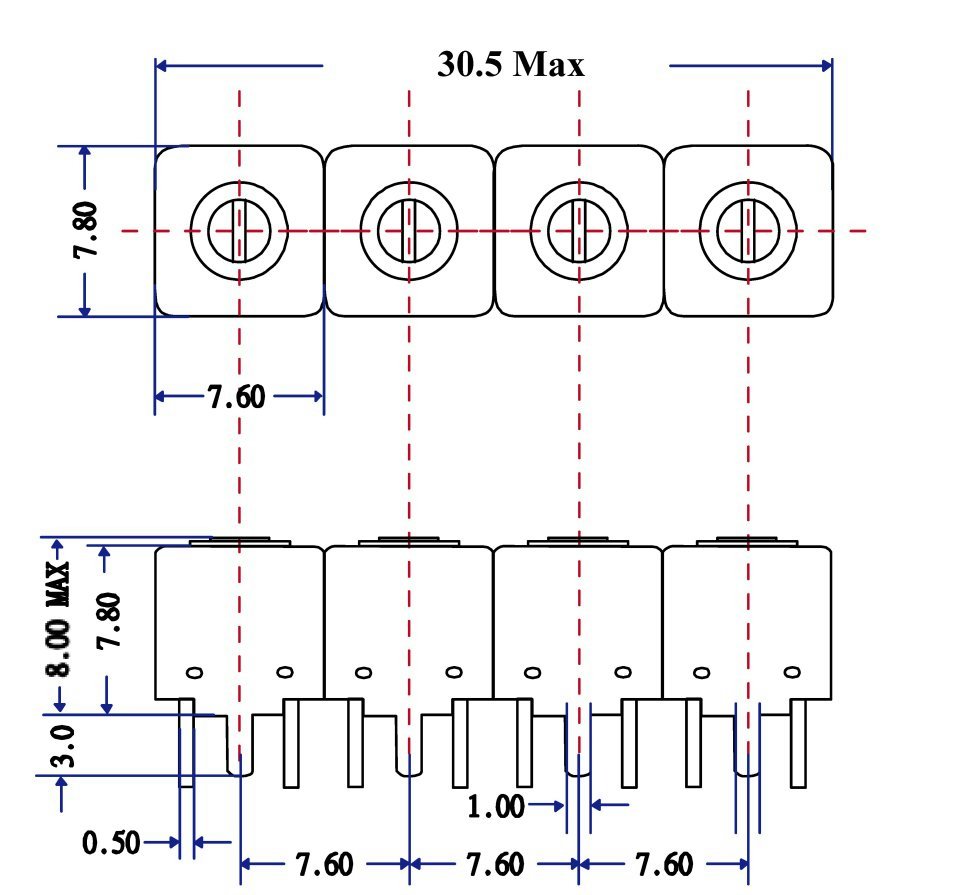

Spécifications et modèles disponibles :
