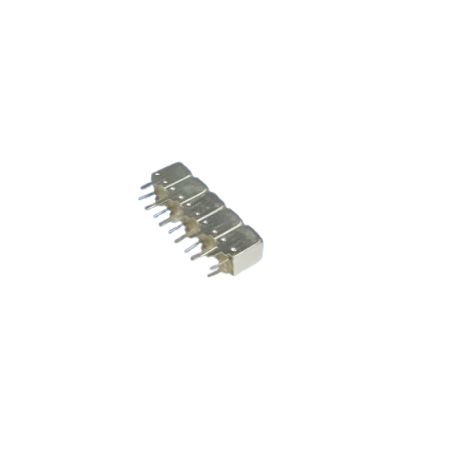

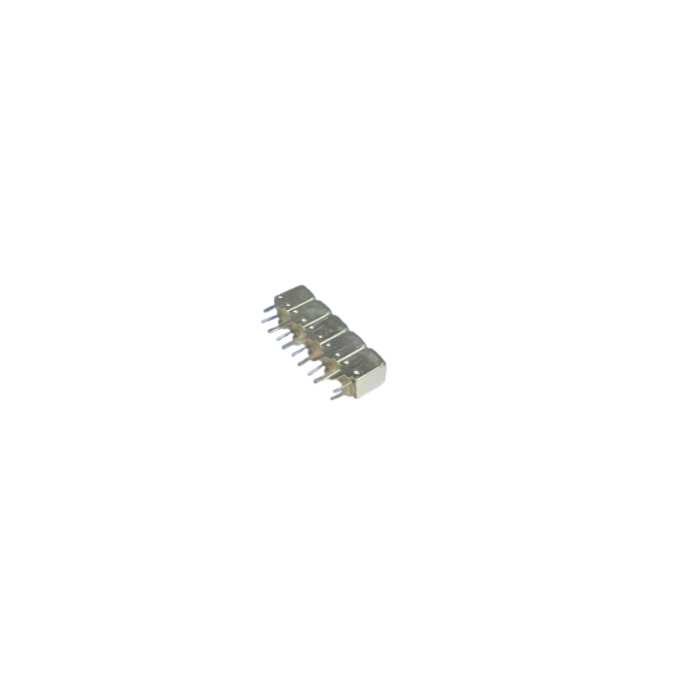

Filtre passe-bande hélicoïdal RF – 5 pôles / compacité & haut rejet : Série 5W5 | Temwell Corporation

La série 5W5 de Temwell regroupe des filtres passe-bande hélicoïdaux RF à 5 pôles offrant un format plus compact que la série 7S. Bien que les performances globales des 7H/7S restent supérieures, la série 5W conserve un meilleur comportement au-delà de 1 GHz que la 7H, ce qui en fait une option de choix pour les étages RF hautes fréquences dans des systèmes contraints en encombrement et coût.

Avantages :

• Rejet renforcé : environ +10 dB par rapport à la 5W4 à paramètres identiques, pour atteindre des niveaux d’atténuation 50–60 dB.
• Compacité : empreinte réduite (vs 7S) facilitant l’intégration en châssis denses.
• Optimisé > 1 GHz : tenue HF souvent meilleure que la 7H dans le haut du spectre.
• Adaptation 50 Ω native pour une insertion simple en chaînes RF.
• Large latitude de BW pour couvrir des besoins étroits à larges bandes.

Caractéristiques principales :

• Fréquence centrale (Fc) : 230 à 2600 MHz.
• Bande passante (BW) : 2 à 120 MHz.
• Impédance : 50 Ω.
• Atténuation hors bande (typ.) : 50 – 60 dB.
• Topologie : filtre hélicoïdal passe-bande 5 pôles (amélioration de rejet vs 5W4 sans modifier les autres paramètres).

Applications typiques :

• Télécommunications : front-ends RF, répéteurs, liaisons point-à-point.
• Satellite (bord & sol) et stations de base.
• RADAR et aviation : pré-sélection, suppression d’images et co-canaux.
• Communication minière : environnements sévères nécessitant forte sélectivité.

Pourquoi choisir la série Temwell 5W5 :

La 5W5 est la variante à sélectivité maximale de la famille 5W : elle combine format réduit, rejet élevé (50–60 dB) et excellentes performances > 1 GHz. C’est une solution idéale lorsque les exigences CEM et la proximité spectrale imposent un nettoyage spectral rigoureux, tout en conservant une intégration mécanique simple et une adaptation 50 Ω standard.

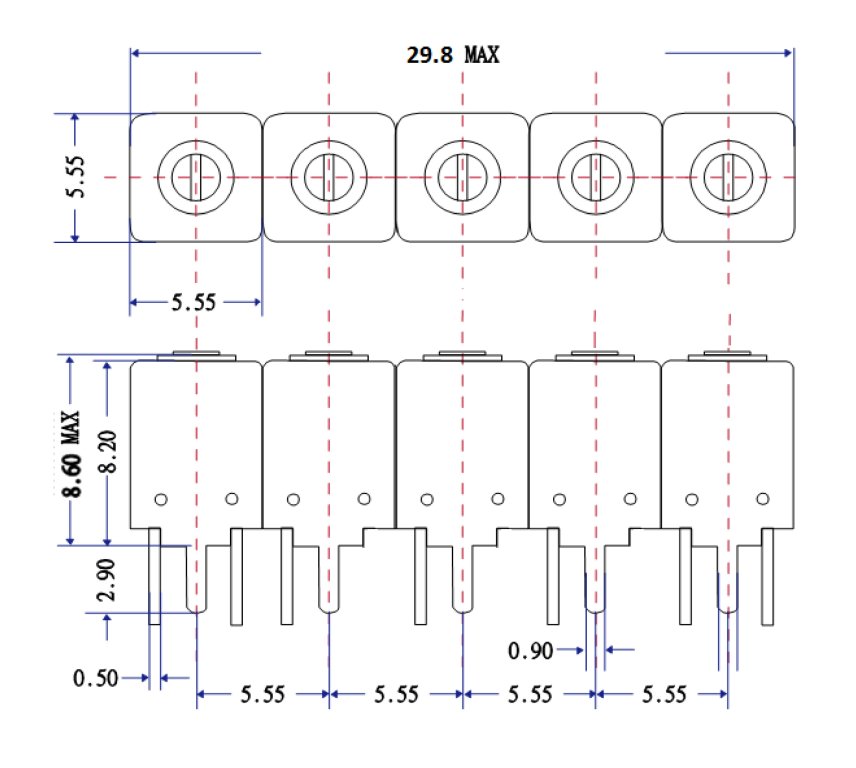

Spécifications et modèles disponibles :
