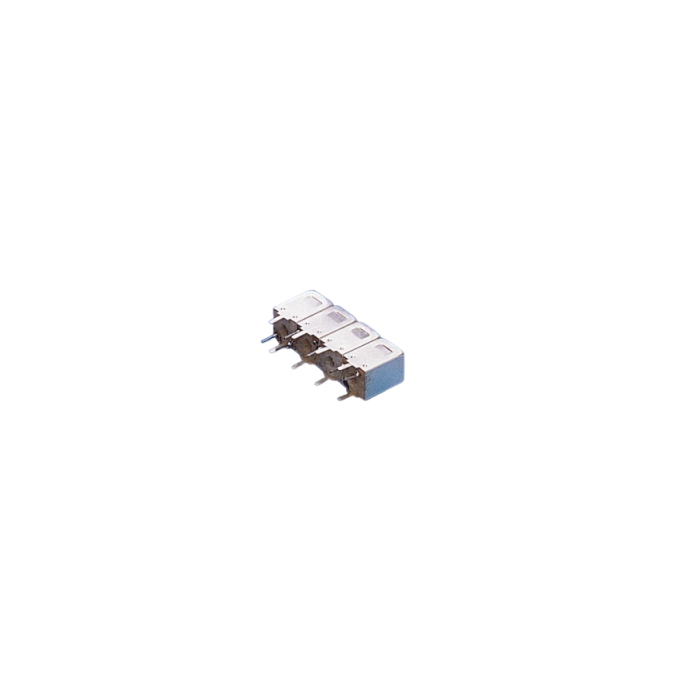

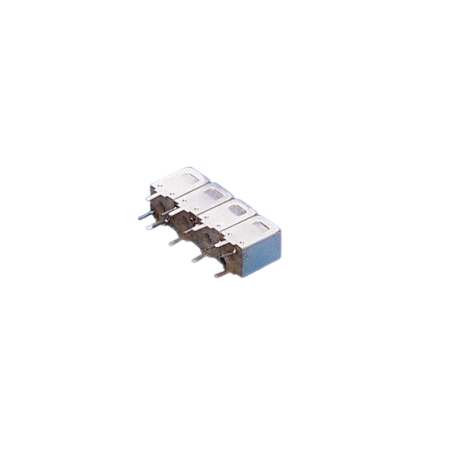

Filtre passe-bande hélicoïdal RF – 75 Ω, 4 pôles, rejet optimisé +10 dB : Série 7HL4 | Temwell Corporation

La série Temwell 7HL4 est une déclinaison 75 Ω des filtres hélicoïdaux passe-bande 7H en topologie 4 pôles. Elle permet une conversion complète depuis la série 7H (50 Ω) vers 75 Ω sans altérer les performances ni modifier la mécanique. Les paramètres RF (fréquence centrale, bande passante, atténuation) ainsi que les services de personnalisation de la 7H-4POLE sont entièrement transférés.

Avantages :

• Adaptation native 75 Ω avec transférabilité 100 % des performances depuis la série 7H-4POLE (50 Ω).
• Rejet optimisé +10 dB grâce à l’architecture 4 pôles (meilleure sélectivité et atténuation hors bande).
• Compatibilité mécanique et électrique : CF, BW, gabarits, indicateurs identiques à la série d’origine.
• Personnalisation étendue : fréquence, BW, niveaux d’atténuation, encombrement, brochage, version connecteur.
• Intégration simplifiée pour les réseaux, liaisons et équipements 75 Ω (broadcast, CATV, vidéo RF, IF Sat).

Caractéristiques principales :

• Plage de fréquence centrale (Fc) : 42 à 1500 MHz.
• Bande passante (BW) : 2 à 120 MHz.
• Impédance : 75 Ω.
• Atténuation hors bande typique : 40 à 50 dB.
• Topologie : filtre hélicoïdal passe-bande 4 pôles (7HL4).

Applications typiques :

• Télécommunications (chaînes RF 75 Ω, distribution, CATV).
• Satellite (IF/L-band), RADAR, stations de base.
• Communication minière et aéronautique (pré-sélection, nettoyage spectral).

Pourquoi choisir la série 7HL4 ?

La 7HL4 offre le meilleur des deux mondes : la compatibilité “drop-in” avec la 7H-4POLE et un rejet renforcé de +10 dB. Vous migrez vos conceptions 50 Ω vers 75 Ω sans re-design lourd, tout en sécurisant la sélectivité, la conformité CEM et la marge système sur l’ensemble de la bande 42–1500 MHz.
