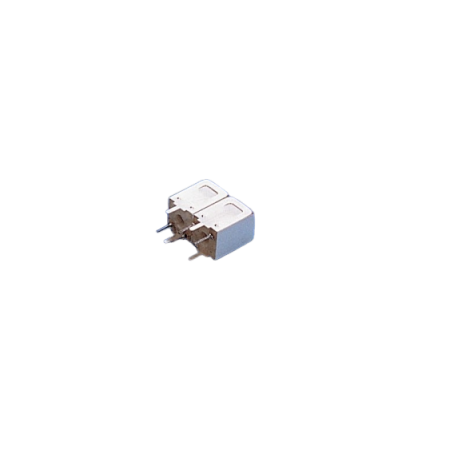

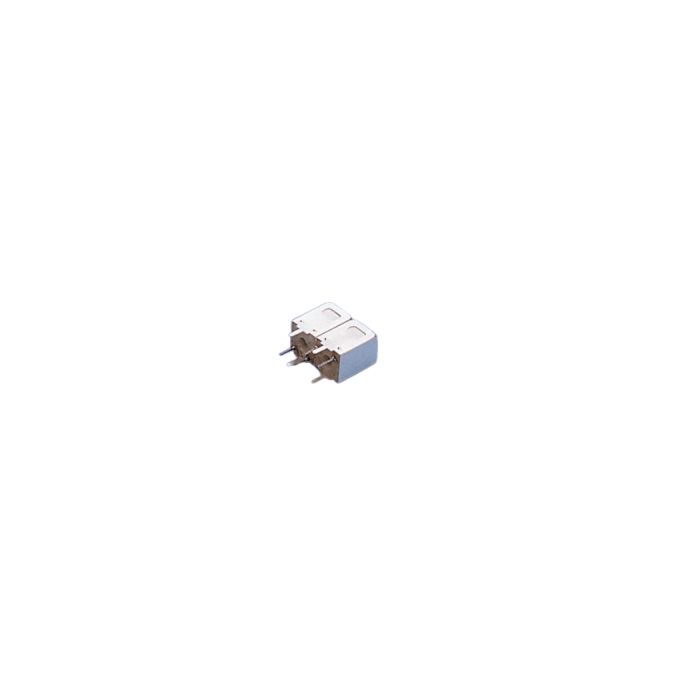

La série 7H2 regroupe des filtres passe-bande hélicoïdaux 2 pôles destinés aux sous-bandes UHF 311–640 MHz. Les références sont prévues pour une intégration directe en 50 Ω au format Pin/THT, avec un encombrement commun (≈ 15,2 × 7,6 mm, hauteur ≈ 12,5 mm).
La série 7H2 regroupe des filtres passe-bande hélicoïdaux 2 pôles destinés aux sous-bandes UHF 311–640 MHz. Les références sont prévues pour une intégration directe en 50 Ω au format Pin/THT, avec un encombrement commun (≈ 15,2 × 7,6 mm, hauteur ≈ 12,5 mm). Les bandes passantes disponibles couvrent 1 à 80 MHz selon le modèle, la perte d’insertion dépend de la fréquence et de la BW, et les rejets sont spécifiés à des offsets @Fo ± ΔM. La tenue en puissance est typiquement de 1–5 W.
Avantages :
Stabilité élevée et faible sensibilité aux variations externes (mécaniques/thermiques).
Latitude de BW : de 1 à 80 MHz selon modèle, pour caler précisément le gabarit canal.
Intégration simple : 50 Ω in/out, boîtier Pin/THT, empreinte commune.
Rejet contrôlé : valeurs spécifiées @Fo−( )M / @Fo+( )M pour sécuriser les canaux adjacents.
Caractéristiques principales :
Technologie : filtre passe-bande hélicoïdal 2 pôles (série 7H2).
Plage de fréquences centrales : 311–640 MHz (segmentée par sous-bandes UHF).
Bande passante : 1–80 MHz selon la référence.
Perte d’insertion (IL) : typ. 1,5 à 9,5 dB suivant BW et f0.
Impédance : 50 Ω — Puissance : 1–5 W.
Boîtier : Pin/THT, dimensions type 15,2 × 7,6 mm, hauteur 12,0 mm typ / 13,0 mm max.
Dessin mécanique & encombrement (mm) – Série 7H2 (Pin/THT) :
Encombrement commun aux versions 7H2 en boîtier Pin/THT : largeur 15,20 mm (max) • profondeur 7,60 mm • hauteur 12,0 mm typ / 13,0 mm max • pas entre pins 7,60 mm. Note : vérifier le dessin de la référence avant routage si suffixe mécanique différent.
Applications typiques :
Radio UHF (PMR/DMR), télémesure, liaisons industrielles.
Stations de base, passerelles, équipements embarqués.
Front-ends RF UHF compacts à contraintes d’encombrement.
Pourquoi choisir ce produit :
Architecture 7H2 optimisée pour les sous-bandes UHF 311–640 MHz avec un très bon compromis sélectivité/IL/stabilité.
Choix large de BW (1 à 80 MHz) et de rejets @Fo±ΔM pour respecter masques réglementaires et contraintes de coexistence.
Intégration plug-and-play : 50 Ω, THT, encombrement standard commun à la série.
Robustesse : tenue typique 1–5 W adaptée aux front-ends et équipements UHF.
