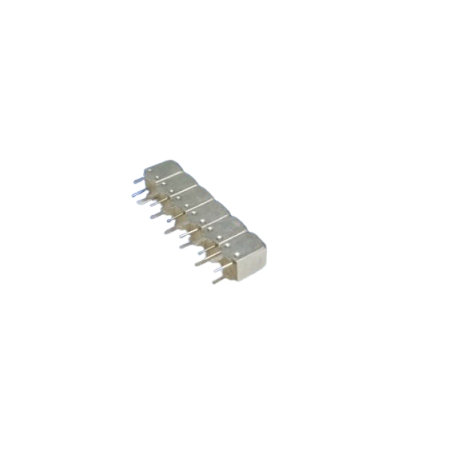

Filtre passe-bande hélicoïdal RF – 6 pôles, 60–70 dB de rejet : Série 5W6 | Temwell Corporation

La série 5W6 de Temwell regroupe des filtres passe-bande hélicoïdaux RF à 6 pôles offrant simultanément haute sélectivité et format très compact. Par rapport aux séries 7H/7S, la famille 5W conserve un meilleur comportement au-delà de 1 GHz que la 7H, tout en restant plus petite que la 7S. La 5W6 est le plus haut niveau de rejet de la famille 5W, idéale pour les front-ends UHF/L-Band contraints en encombrement.

Avantages :

• Rejet très élevé : typ. 60 – 70 dB pour un excellent nettoyage spectral.
• Format compact : plus petit que la série 7S, intégration facilitée en équipements denses.
• Performances > 1 GHz souvent supérieures à la 7H sur le haut du spectre.
• Impédance 50 Ω native pour une adaptation standard.
• Large plage de BW (2 à 120 MHz) couvrant du sélectif à large bande.

Caractéristiques principales :

• Fréquence centrale (Fc) : 230 à 2600 MHz.
• Bande passante (-3 dB) : 2 à 120 MHz selon modèle.
• Impédance : 50 Ω.
• Atténuation hors bande : 60 – 70 dB (indicatif série 5W6).
• Topologie : filtre hélicoïdal passe-bande 6 pôles.

Applications typiques :

• Télécommunications : répéteurs, liaisons, front-ends RF.
• Satcom (bord & sol) et stations de base.
• RADAR / aéronautique : pré-sélection, suppression d’images et co-canaux.
• Communications minières : environnements sévères exigeant une forte sélectivité.

Pourquoi choisir la série Temwell 5W6 :

La 5W6 est la sous-série à sélectivité maximale de la famille 5W, conjuguant petit format et rejet extrême sans sacrifier la facilité d’intégration (50 Ω). Elle s’impose quand les contraintes CEM, la proximité spectrale et la compacité sont critiques, notamment en UHF/L-Band.

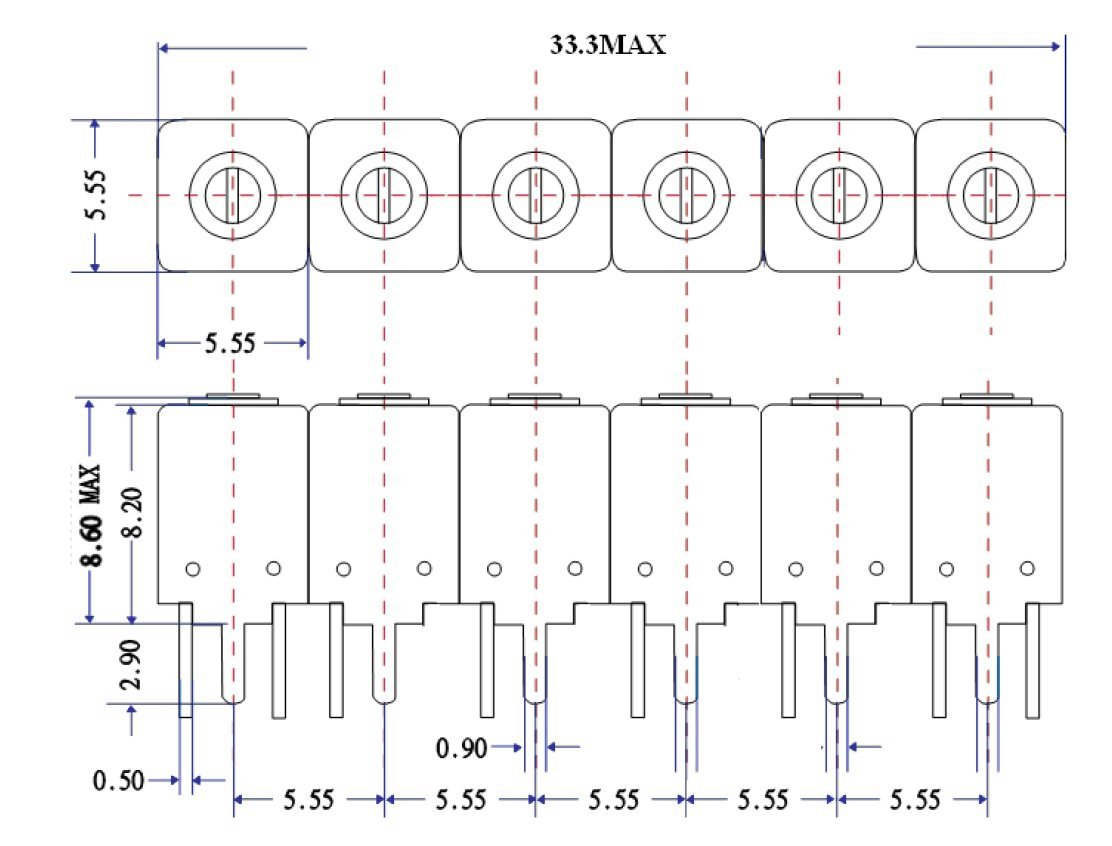

Spécifications et modèles disponibles :
