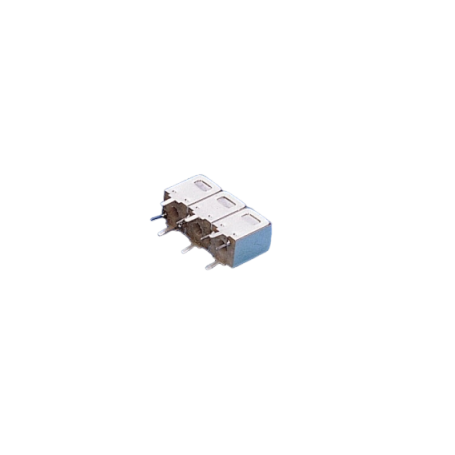

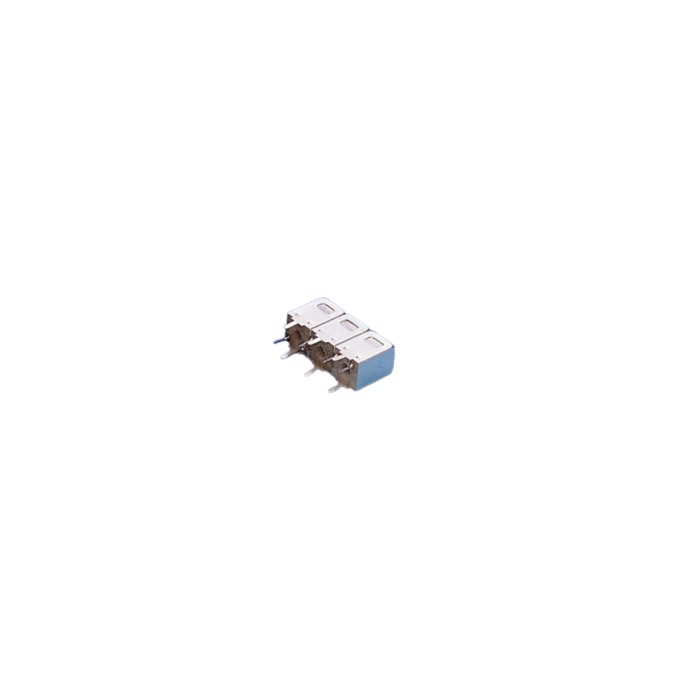

Filtre passe-bande hélicoïdal UHF – Compacts 1–5 W : Série K3R-5HT | Temwell Corporation

La série K3R-5HT regroupe des filtres passe-bande hélicoïdaux à montage Pin destinés aux chaînes RF UHF. Offrant des bandes passantes de 10 à 40 MHz autour d’une fréquence d’accord unique et une impédance 50 Ω en entrée/sortie, ces références combinent compacité (16,8 × 5,6 mm ; H 8,6 mm) et robustesse pour des étages de puissance de 1 à 5 W.

Avantages :

• Intégration PCB simplifiée (type Pin), adaptation 50 Ω native.
• Format mini (16,8 × 5,6 × 8,6 mm) idéal pour front-ends compacts.
• Couverture UHF large avec de multiples points d’accord (320 → 635 MHz).
• Rejets symétriques spécifiés @F₀ ± Δf pour un nettoyage spectral efficace.
• Puissance 1–5 W : compatible répéteurs, émetteurs et modules OEM.

Caractéristiques principales :

• Fréquences d’accord typiques : 320, 340, 360, 370, 380, 390, 400, 410, 420, 430, 435, 440, 450, 460, 480, 495, 515, 518, 520, 590, 635 MHz.
• Bande passante à −3 dB : 10 à 40 MHz selon modèle.
• Perte d’insertion (IL) typique : 3,5 à 4,5 dB suivant fréquence/BW.
• Rejet hors bande : valeurs données à F₀ −(Δf) / +(Δf) (voir tableau).
• Impédance : 50 Ω In/Out – Type : Pin – Puissance : 1–5 W.
• Dimensions : 16,8 × 5,6 mm – Hauteur : 8,6 mm.

Applications typiques :

• Transceivers et répéteurs UHF (PMR, ISM, télémesure, IoT longue portée).
• Filtrage de canaux, suppression d’images et d’intermodulations.
• Front-ends RF embarqués, modules OEM, instrumentation légère.

Pourquoi choisir la série K3R-5HT :

Pour sa compacité, son panel de fréquences UHF et son rejet équilibré autour de F₀, tout en conservant une IL maîtrisée et une intégration 50 Ω directe. Une base fiable pour standardiser vos designs RF entre 320 et 880 MHz.
