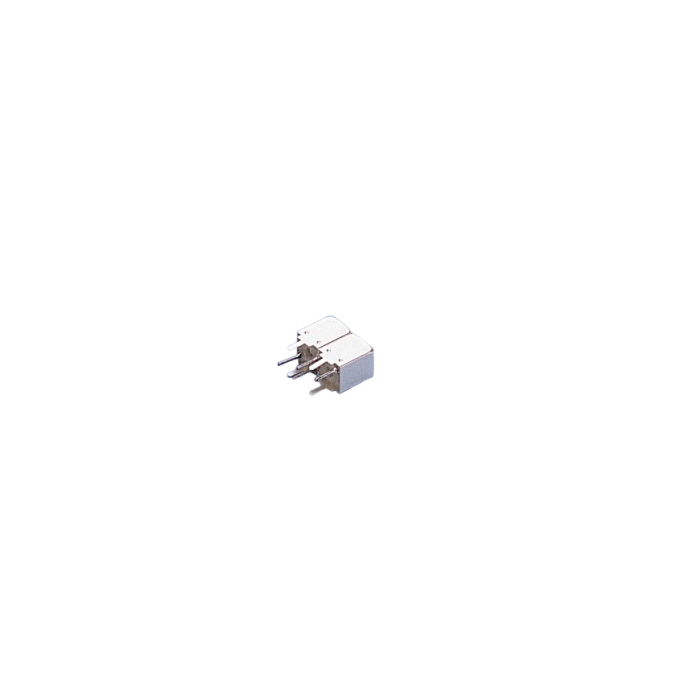

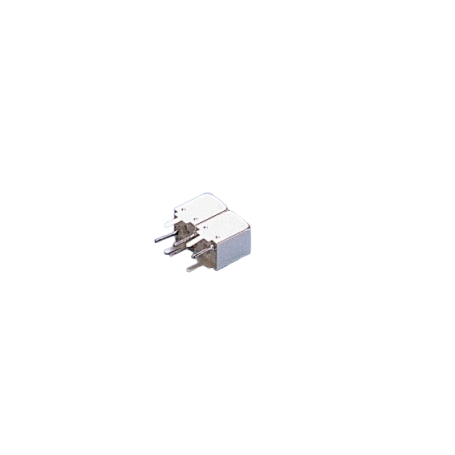

Filtre passe-bande hélicoïdal RF – 75 Ω / 2 pôles, format compact : Série 5WL2 | Temwell Corporation

La série 5WL2 est la déclinaison 75 Ω de la gamme 5W (format compact), offrant une conversion 50 Ω → 75 Ω sans changement de performances ni d’encombrement. Redéveloppée sur la base des 5W-2POLE, elle étend la couverture jusqu’à 2,6 GHz tout en conservant la compacité et la simplicité d’intégration.

Avantages :

• Conversion 75 Ω 100 % compatible avec les 5W 50 Ω (mêmes CF/BW/atténuations et dimensions).
• Format mini pour architectures denses (low-SWaP) jusqu’à 2,6 GHz.
• Topologie 2 pôles : faible IL typique, insertion simple, coût optimisé.
• Adaptation native 75 Ω (CATV, vidéo RF, IF sat, télécoms).

Caractéristiques principales :

• Plage de fréquence centrale (Fc) : 230 à 2600 MHz.
• Bande passante (-3 dB) : 2 à 120 MHz.
• Impédance : 75 Ω.
• Atténuation hors bande : 20 à 30 dB typ.
• Topologie : filtre hélicoïdal passe-bande 2 pôles.

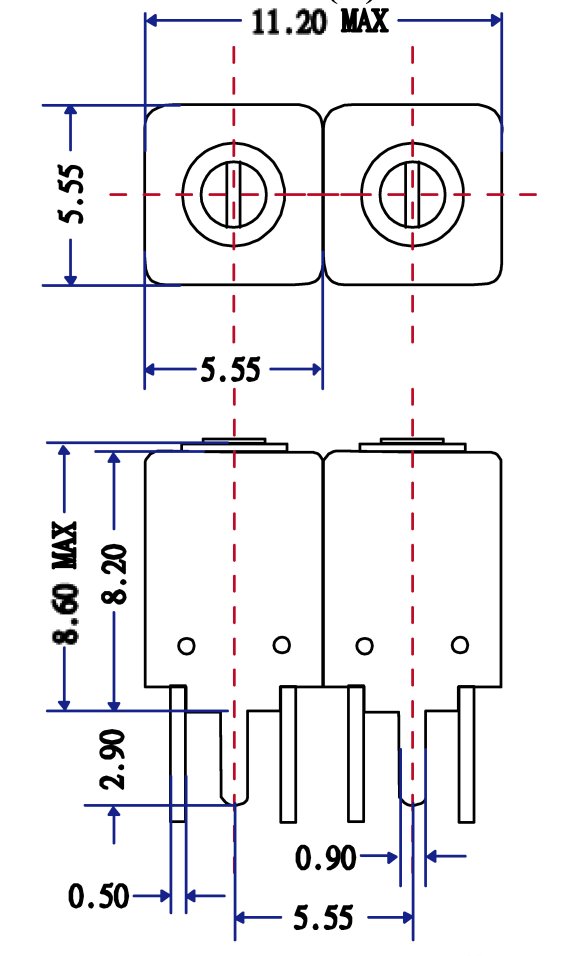

• Boîtier compact identique à la série 5W équivalente.

Applications typiques :

• Télécommunications, satellite (IF), RADAR, station de base.
• Communication minière, aéronautique, distribution RF 75 Ω.

Pourquoi choisir la série Temwell 5WL2 :

La 5WL2 simplifie la migration de 50 Ω vers 75 Ω sans re-design, en conservant performances et dimensions de la série 5W d’origine. Son format compact et sa couverture jusqu’à 2,6 GHz en font une solution idéale pour les architectures 75 Ω exigeant faible IL, intégration rapide et stabilité spectrale.

Spécifications et modèles disponibles :
