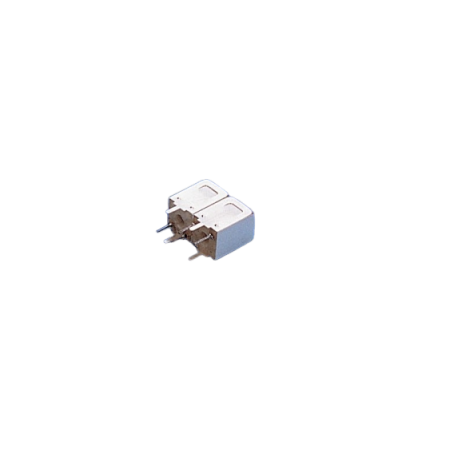

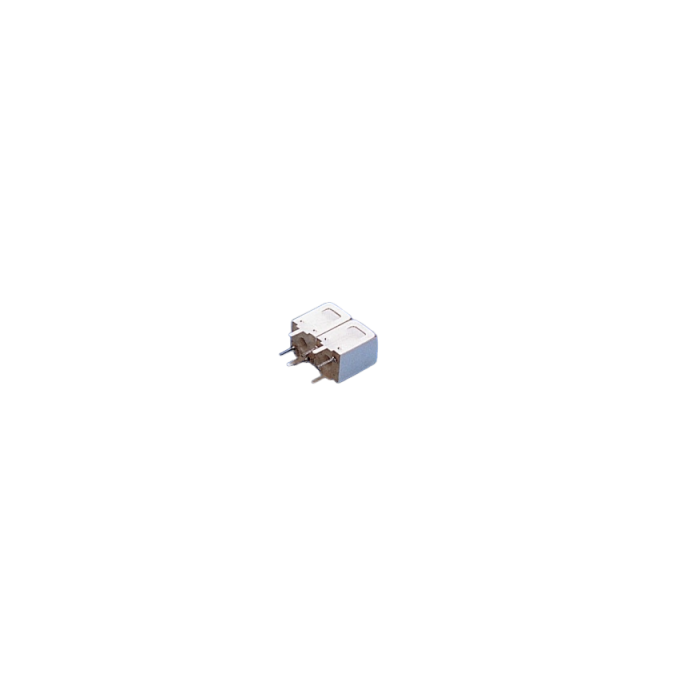

La série 7H2 de filtres hélicoïdaux 2 pôles couvre spécifiquement la bande VHF 146–165 MHz avec un excellent compromis sélectivité / perte d’insertion / stabilité. Conçus pour l’intégration directe sur carte en 50 Ω (boîtier Pin/THT), ces filtres offrent une mise en œuvre simple et robuste pour les front-ends et équipements radio exigeants.
Chaque référence permet d’ajuster la bande passante de 2 à 40 MHz et d’optimiser l’IL typique (≈ 1,5 à 5 dB) tout en garantissant des rejets spécifiés à des offsets contractuels (@Fo ± ΔM) pour la coexistence RF. La tenue en puissance atteint 1–5 W selon modèle, avec un encombrement commun d’environ 15,2 × 7,6 mm et 12,5 mm de hauteur, assurant une intégration mécanique répétable sur l’ensemble de la gamme.
Avantages :
Stabilité élevée et faible sensibilité aux variations externes.
Large choix de BW (2 à 40 MHz) pour caler précisément le canal.
Rejet spécifié à des offsets contractuels (@Fo ± ΔM) pour maîtriser la coexistence RF.
Caractéristiques principales :
Technologie : filtre passe-bande hélicoïdal 2 pôles (7H2).
Fréquence centrale : 146–165 MHz.
Bande passante : 2 à 40 MHz selon le modèle.
Perte d’insertion : typ. 1,5 à 5 dB suivant la BW.
Impédance : 50 Ω – Puissance : 1–5 W.
Boîtier : Pin/THT, dimensions type 15,2 × 7,6 mm, 12,0 mm typ / 13,0 mm max de hauteur.
Dessin mécanique & encombrement (mm) – Série 7H2 (Pin/THT) :
Encombrement commun aux versions 7H2 en boîtier Pin/THT : largeur 15,20 mm (max) • profondeur 7,60 mm • hauteur 12,0 mm typ / 13,0 mm max • pas entre pins 7,60 mm (pin 1,00 mm, ép. 0,50 mm). Note : vérifier le dessin de la référence avant routage si suffixe mécanique différent.
Applications typiques :
Télécom VHF, PMR, liaisons radio industrielles.
Stations de base, infrastructures et équipements embarqués.
Front-ends RF en VHF avec contraintes d’encombrement.
Pourquoi choisir ce produit :
Meilleure architecture hélicoïdale 2 pôles de la gamme pour le segment VHF 146–165 MHz.
Latitude de conception : BW de 2 à 40 MHz, IL et rejets dimensionnables par sélection de référence.
Rejet contrôlé : gabarits @Fo−ΔM / @Fo+ΔM fournis pour sécuriser les canaux adjacents.
Intégration plug-and-play : 50 Ω, boîtier THT, encombrement standard commun à la série.
