Filtre passe-bande hélicoïdal connecteurisé – 5G, 1 à 10 W : Série TM-TTxx | Temwell Corporation

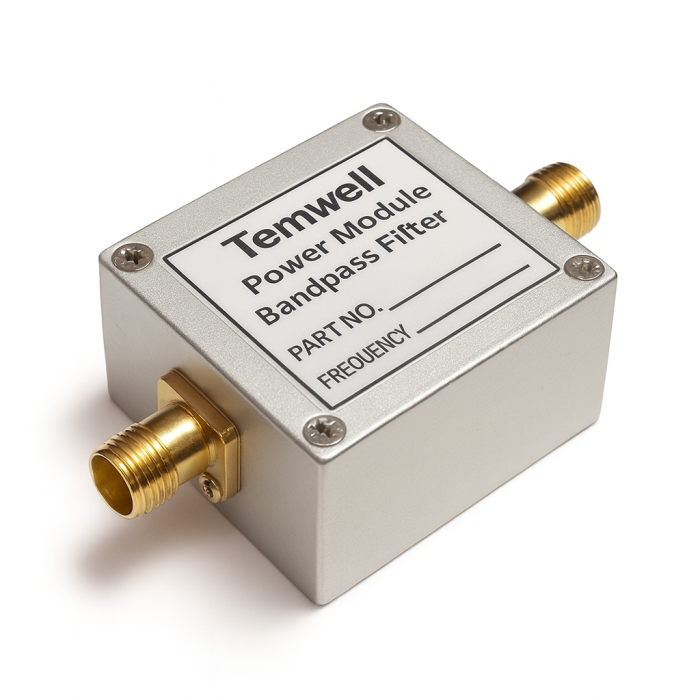

Le 5G Module Power Filter de Temwell est la version connecteurisée des filtres hélicoïdaux PIN d’origine : même topologie, mêmes performances électriques, mais avec un boîtier à connecteurs (SMA, N ou F) capable de supporter une puissance supérieure (≈ 5 à 10 W, au-delà de la limite 1 W des versions à pins). La conversion « PIN → connecteur » s’effectue sans perte ni dérive de spécifications, ce qui permet de réutiliser immédiatement plus de 5 000 références existantes pour accélérer les intégrations 5G, IoT et liaisons RF.

Avantages :

• Conversion 1:1 sans requalification : mêmes Fc, BW, IL et rejets que les versions PIN.
• Puissance renforcée : passage de 1 W à 5–10 W selon configuration.
• Intégration plug-and-play : connecteurs SMA / N / F, adaptation 50 Ω / 75 Ω.
• Amplitude de choix : plus de 5 000 modèles dérivables (séries 7H, 7S, 5R, 5W, 2 à 5 pôles).
• Custom rapide : toute Fc entre 45 MHz et 2 600 MHz, BW de 2 MHz à 200 MHz.

Caractéristiques principales :

• Plage fréquence : 45 MHz – 2 600 MHz
• Bande passante : 2 – 200 MHz (au choix)
• Impédance : 50 Ω ou 75 Ω
• Connecteurs : SMA, N, F
• Topologies : 2, 3, 4 ou 5 pôles (hélicoïdal passe-bande)

Applications typiques :

• Modules radio 5G/Sub-6, small cells, backhaul, IoT industriel.
• Filtres d’interférences en tête de chaîne, pré-sélection RX/TX.
• Rétrofit d’équipements : remplacement direct des versions PIN sans retouche RF.

Pourquoi choisir le 5G Module Power Filter Temwell :

Parce qu’il combine la souplesse d’un catalogue massif (5 000+ variantes), une conversion instantanée vers des boîtiers à connecteurs et une tenue en puissance jusqu’à 10 W, tout en conservant strictement vos spécifications RF (Fc, BW, IL, rejets). Idéal pour sécuriser vos délais d’industrialisation 5G et vos montées en puissance sans re-design RF.

Spécifications et modèles disponibles :
